RJ45 Nedir, Ne İşe Yarar?

RJ45 konektörü, 4 çift (8 telli) UTP kablosu kullanarak ağ cihazlarının birbirine bağlanmasına izin veren standart bir ağ konektörüdür.

RJ45 Soketi Tanımı, Özellikleri ve Türleri

RJ45 (Registered Jack-45) Konektörü Nedir?

RJ45 sekiz pime sahiptir, kullanımı normalde bilgisayar ağlarında bükümlü çift kablo uçları olarak kullanılan kablodur. Genellikle pinlerin veya kablo bağlantılarının sıralamasını tanımlayan TIA/EIA-568-B standardı kullanılır.

Yaygın kullanım alanı, genellikle 8 pimin (4 çift) kullanıldığı Ethernet ağ kablolarıdır. Diğer uygulamalar arasında Fransa ve Almanya’daki telefon sonlandırmalar, ISDN ve T1 gibi diğer şebeke servisleri ve hatta RS-232 yer alır.

Daha spesifik olarak, RJ45 konektörü bilgisayarları yerel ağa veya İnternet’e bağlamak için kullanılır ve genellikle halk dilinde Ethernet kablosu olarak adlandırılır.

RJ45 modelleri, T-568A ve T-568B’dir ve en yaygın olanı B versiyonudur.

Normalde bu konektör plastikten veya metalik bağlantılarından yapılmıştır. Kablolara manuel olarak bağlanan konektörler için şeffaf plastik kullanılır, böylece kablo renklerinin ve sıralamasının doğru olup olmadığını görebilirsiniz.

RJ-45 Kablo Çeşitleri

1) Straight-Through/Doğrudan Kablo

Doğrudan ağ kablosu, bir bilgisayarı hub, switch, router aygıtı veya DSL bağlantı donanımı bulunan bir yapıda eşit olmayan aygıtları bağlamak için kullanırız. Bu durumda, kablonun her iki ucunu da aynı sıralama düzeninde yapmalıyız.

Her iki uçta da aynı kullanıldığı sürece 568B dağılımı ile 568A dağılımı arasında bağlantı farkı yoktur. Eğer bir uçta 568B ve diğer uçta 568A standardı kullanılırsa, buna çapraz kablo denir.

Straight-Through 568A Standardı

T568A Düz Kablo Bağlantı Standardı

Straight-Through 568B Standardı

T568B Düz Kablo Bağlantı Standardı

2) Cross/Çapraz Kablo

Bir çapraz kablo, bir konektör üzerindeki tüm çıkış sinyallerini diğer konektördeki Full-duplex (Tam çift yönlü) giriş sinyalleriyle birbirine bağlayan bir kablodur.

İki elektronik cihazın Full-duplex iletişim ile birbirine bağlanmasına olanak tanır. Ethernet bağlantısı üzerinden güvenilir iletim sağlar.

Cross kablo, örneğin iki bilgisayarı birbirine bağlamak için kullanılır ve Hub, Switch gibi cihazları kullanmanıza gerek kalmaz. Diğer bir kullanım alanı ise, Switch ile Switch’i ve Router ile Router’ı bağlamak için Cross kablo kullanılır.

Bazı ağ kartları kendilerine normal veya çapraz bir kablo bağlandığında bağlantı sağlayabilirler ve otomatik olarak PC/PC veya PC/Switch kullanabilecek şekilde yapılandırırlar.

10/100baseT kablosu ile çalışan bir çapraz kablo oluşturmak için kablonun bir ucunda 568A ve diğer ucunda 568B olmalıdır.

10/100/1000baseT kablosu ile çalışan bir çapraz kablo oluşturmak için de aynı yöntemi uygulamanız yeterlidir.

Cross 568A Standardı

T568A Çapraz Kablo Bağlantı Standardı

Cross 568B Standardı

T568B Çapraz Kablo Bağlantı Standardı

Bazı konektörler, paraziti önlemek için elektromanyetik kalkan olarak kullanılan metal bir kaplamaya sahiptir. Bu konektörler, ağ veya elektromanyetik kaplamalı UTP kabloları için kullanılır ve böylece kablo kalkanı da konektöre uzanır.

RJ45 konnektörünü RJ11 konnektörü ile karıştırmayınız çünkü bu iki konektör birbirinden farklıdır. RJ11 konnektörünün kullanım alanları farklıdır ve daha az çifti, 2 çifti (4 kablosu) vardır.

Otomatik Çapraz Kablo

MDI/MDI-X (Medium Dependent Interface Crossover/Otomatik Çapraz Kablo Yapılandırma), 1000BASE-T standardında isteğe bağlı bir özellik olarak belirtilir ve iki yönlü Gigabit arabirimi doğrudan kablolar üzerinden çalışır.

Bu özellik, çapraz kablolara olan ihtiyacı ortadan kaldırır ve birçok eski hub ve anahtarda bulunan uplink ve manuel anahtar seçici özelliğini geçersiz kılar. Böylece kurulum hatalarını önemli ölçüde azaltır.

MDI/MDI-X genel olarak uygulansa da, bağlı cihazlardan hiçbirinin bu özelliği içermediği veya etkinleştirilmediği durumlarda bazen çapraz kablo gerekebilir.

1000Base-T standardından önce, bir cihazı yanlışlıkla bir ağa bağlamak için bir çapraz kablo kullanmak, genellikle bağlantı tutarsızlığından kaynaklanan sorun giderme sorunlarında zaman kaybına neden oluyordu. Ancak bu standart uygulandığında, bu artık bir endişe kaynağı olmamıştır.

Eski 10/100 cihazlarda bile, birçok NIC, anahtar ve hub gerektiğinde otomatik olarak dahili bir çapraz kablo uygular.

MDI/MDI-X’e özelliği ayrıca, Auto Uplink, Universal Cable Recognition ve Auto-Sensing olarak adlandırılabilir.

RJ45 Konektörü Nasıl Bağlanır?

Yukarıdaki RJ45 kablo bağlantıları ele alınarak bir bilgisayar ağındaki standardınıza bağlı olarak, A veya B sürümü kullanılmalıdır.

Çift bükümlü ethernet kablolarına RJ45 konektör takmak için önce kablonun her iki ucu kesici bir alet kullanarak ayırmanız gerekir ve daha sonra renk sıralamasını yaparak Crimp (Kıvrım Aleti) ile konektörün dişlerini sıkmanız gerekir.

Bilgisayar ağlarında sıkça kullanılan RJ45 sıkma pensesi aşağıdaki görüntüdeki gibidir;

Ağ Kablosu Takma/Sıkma Pensesi

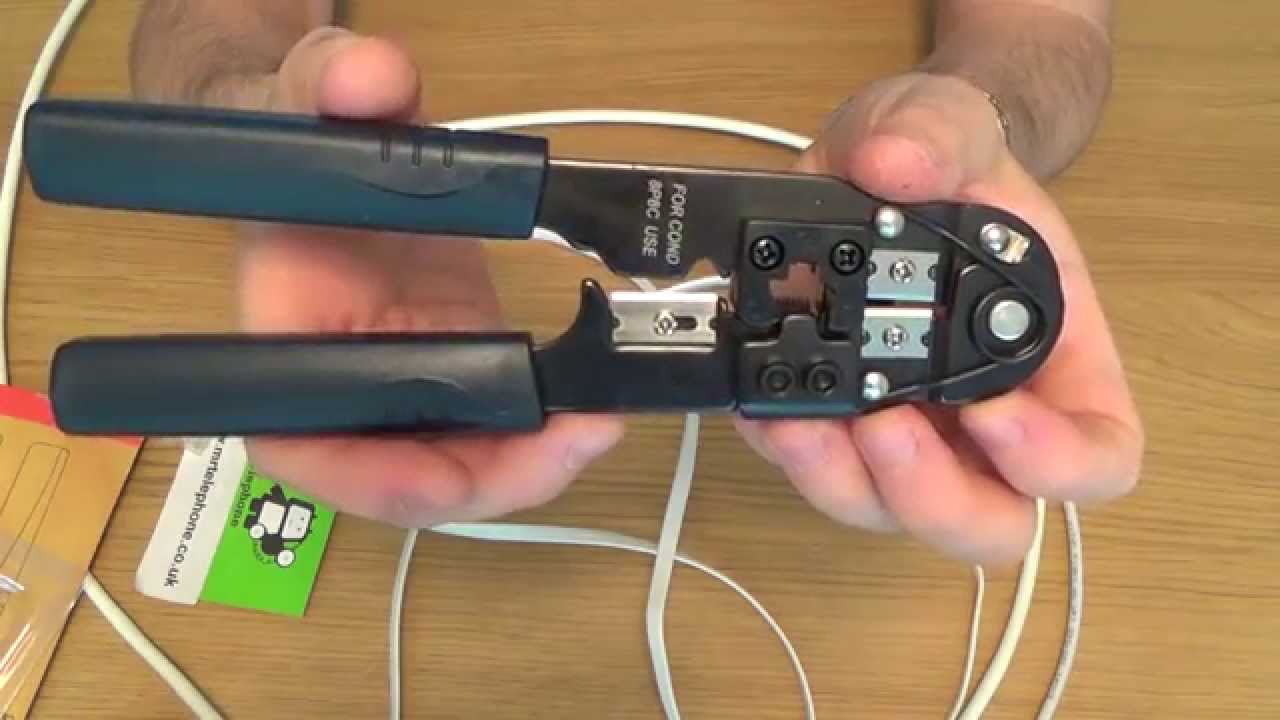

Ek olarak, aşağıdaki videodan RJ45 sıkma pensesi nasıl kullanılır izleyebilirsiniz.

YouTube'da İzle

Bir Ağ Kablosu Hazırladıktan Sonra Doğruluğu Nasıl Test Edilir?

Geniş bir yapıya ağ kablosu döşüyorsanız, muhtemelen metrelerce kablo uzunluğuna ihtiyacınız olacaktır. Örneğin, farklı uzunluğa sahip ağ kabloları hazırlamak istediğinizde satın alacağınız kablolar genellikle daha fazla maliyet oluşturacağı için kablolama işlemini manuel olarak kendiniz yapmaz zorunda kalabilirsiniz.

Bu yüzden yapınıza göre kablo kesimi yaptıktan sonra RJ45 soketini doğru bir şekilde yerleştirdiğinizi test etmeniz oluşabilecek ağ sorununlarının önüne geçerek zamandan tasarruf edebilirsiniz.

Aşağıdaki görüntüdeki RJ11 ve RJ45 ağ kablosu test cihazını kullanarak hazırladığınız kablonun bir ucunu Master kısmına diğer ucunu da Remote kısmına takarak kablonuzu test edebilirsiniz.

Ağ Kablosunu Test Etme

Ağın Minik Kahramanı: RJ45 Konnektör Hakkında SSS

Bu şeffaf plastik uçlar neden sekiz ayrı tele ihtiyaç duyar, internet sadece dört tel ile çalışmaz mı?

Basit internet bağlantısı gerçekten sadece dört tel ister, 1, 2, 3 ve 6 numaralı pinler yeterlidir. Diğer dört tel boş durur, acil yedek gibidir.

Ancak Gigabit Ethernet ve PoE devreye girince iş değişir, sekiz telin tamamı aktif görev alır. IP kamera gibi cihazlar hem veriyi alır hem de elektriği aynı hat üzerinden çeker. Bu yüzden güncel standartlar sekiz teli de sıkı sıkıya bağlamayı şart koşar.

Yarısı boş bir kablo çakmak ileride büyük baş ağrısı yaratır. Ağ hızınız 100 Mbps’de takılı kalır, cihazlar besleme alamaz.

Kabloları renklerine göre dizerken 568A mı yoksa 568B mi kullandığımı nereden anlayacağım?

Standart tamamen sizin seçiminizdir, ancak bir karar verip her yerde ona sadık kalmalısınız. En yaygın kullanılan 568B’dir, çoğu hazır kablo bu sıralamayla gelir. İki ucu da aynı standartta çakarsanız düz kablo elde edersiniz.

Bir ucu A, diğer ucu B olursa çapraz kablo yapmış olursunuz, iki bilgisayarı hub olmadan bağlamak içindir. Unutmayın, turuncu ve yeşil çiftlerin yeri bu iki standart arasında yer değiştirir, diğerleri sabittir.

Binanın tamamında aynı standardı kullanmanız büyük resimde hayat kurtarır. Karışık standartlar tadilat sırasında kablo bulmacasına dönüşür.

RJ45 ile telefon fişi RJ11'i neden sürekli karıştırıyoruz, aralarındaki fark sadece boyut mu?

RJ11 daha dar ve genellikle 4 ya da 6 pinlidir, telefon hatlarında kullanılır. RJ45 ise daha geniş, 8 pinli ve bilgisayar ağları için tasarlanmıştır. Evet, görünüşleri benzer, bu yüzden yanlışlıkla prize oturtmaya çalışan çoktur.

En büyük risk RJ11 fişini RJ45 prizine takmaya çalışmaktır, pinler eğilir, port zarar görür. Neyse ki RJ45 fiş fiziksel olarak telefon prizine sığmayacak kadar büyüktür. Dolayısıyla boyut farkı aslında bir tür koruma kalkanıdır.

Acil durumda telefon hattını ethernet kablosuyla uzatabilirsiniz, ama performans beklemeyin.

Kabloyu soyup renkleri dizdim, sıkma pensesiyle çakmadan önce en kritik adım ne?

En kritik adım kılıfı yeterince sokmak, plastik gövde kablonun dış yalıtımını sıkıca yakalamalıdır. Renkli teller değil, dış kılıf sıkışırsa kablo ömür boyu sağlam kalır.

Telleri sonuna kadar itin, konektörün ucundan bakır uçlar pırıl pırıl görünsün. Gevşek bir temas aralıklı bağlantı demektir, ağınız durur kalkar, sorunu bulmak saatler sürer.

Penseyi bir kerede, tok bir ses çıkana kadar sıkın, yarım kalan sıkma teması bozar. Sonra hafifçe çekerek test edin, gevşeyen tel varsa kesip yeniden başlayın.

Hazırladığım kabloyu test cihazına taktım, ışıklar sırayla yanmıyor, sorun nerede?

Işıklar sırayla değil de atlayarak yanıyorsa renk sıralamasını yanlış yapmışsınızdır. Gözünüzle kontrol edip emin olsanız bile bazen incecik bir tel kopar, temas etmez.

Master ve Remote üzerindeki aynı numaralı LED’ler birlikte yanmalıdır, biri yanmazsa o pin boştur. Ya hiç yanmıyorsa kısa devre vardır, bıçağı ters vurmuş olabilirsiniz. Neticede çakma işlemi pratik ister, ilk seferde nadiren mükemmel olur.

Bu cihaz sayesinde hatayı duvarın ardında değil, daha kablo elinizdeyken yakalarsınız.

Modern cihazlar gerçekten çapraz kabloya ihtiyaç duymuyor mu, Auto MDI-X tam olarak neyi çözer?

Auto MDI-X, bağlı cihazın türünü otomatik algılar, gönderme ve alma pinlerini yazılımla eşler. Siz ister düz ister çapraz çakın, cihaz bunu fark eder ve bağlantıyı kurar. Bu özellik sayesinde artık kablo tipini düşünmeniz neredeyse gereksizdir.

Eski hub ve switch’lerde uplink portu aramak tarihe karıştı, tak çalıştır devri başladı. Halbuki 10/100 Mbps döneminde yanlış kablo yüzünden saatlerce uğraşırdık. Günümüzde Gigabit destekli her cihazda bu akıllı özellik standarttır.

Yine de eski bir endüstriyel cihazla karşılaşırsanız çapraz kablo bulundurmakta fayda var.

Sonuç

Sonuç olarak, RJ45 konnektörünü anlamak ağ çalışması için çok önemlidir. Ayrıca verimli bağlantılar için kablo türlerini bilmek çok önemlidir.

İster ev ağında ister büyük ölçekli altyapıda olsun, RJ45’in doğru kullanımı çok önemlidir. Bu nedenle konnektörlerinin test edilmesi güvenilir ağ bağlantıları sağlar. Standartları ve en iyi uygulamaları takip ederek RJ45 bağlantılarını güvenle kurabilirsiniz.
