GNS3 Kurulumu

GNS3, bildiğiniz gibi Cisco Switch, Router, Firewall veya sanal makine gibi cihazları kolaylıkla çalıştırabileceğiniz bir grafiksel ağ simülatör programıdır.

GNS3 Kurulumu

Windows 10 Üzerinde GNS3 2.2 (2.2.18) Kurulumu

GNS3 yazılımı ile ağ tasarımları yaparak kendinizi geliştirebilir ve bir sistem ve ağ uzmanı olabilirsiniz. Bu ağ simülatörü geliştiricileri tarafından teknolojiye uygun olarak olarak geliştirildiği için yeni özelliklere sahip olmak için her zaman güncelleştirmeleri kontrol etmenizde fayda vardır.

Bu programın çalışma mantığı Cisco Packet Tracer programına çok benzer olmasına rağmen aralarındaki en büyük fark, Cisco Router ve Switch IOS imajlarının daha kapsamlı ve detaylı kullanılabilmesidir. Örneğin, Packet Tracer’da giriş seviyesindeki IOS komutları yer almaktadır, diğer yazılım ise daha gelişmiş projeler için gelişmiş komutlar sunmaktadır.

Bu simülatör yazılımı ile gerçek Cisco cihazlarının IOS imajlarını bilgisayarınızda ağ tasarımları yapmak için kullanabilirsiniz, fakat her cihazın IOS imajı uyumlu çalışmayabilir. Yinede Packet Tracer programına göre daha gelişmiş bir segment yazılımdır çünkü diğer yazılımda IOS imajları yetersiz ve kısıtlı özelliklere sahiptir.

Cisco’nun giriş seviyesindeki ağ sınavlarına hazırlanan kişiler için ilk kullanmaları gereken program Packet Tracer’dır. Eğer daha gelişmiş ve profesyonel ağ tasarımları ve projeleri geliştirilmek planlanıyorsa, bu durumda GNS3 programını tercih etmek ve kullanmak daha uygun olacaktır.

GNS3 kurulumu adımlarına geçmeden önce, programının son sürümünü bu yazımızı ziyaret ederek bilgisayarınıza indirebilirsiniz ya da resmi websitesinde yeni bir hesap oluşturabilir ve bilgisayarınıza indirebilirsiniz.

Minimum Sistem Gereksinimleri

  • İşletim Sistemi: En az Windows 7 64 olmalıdır.
  • İşlemci: En az Çift Çekirdek işlemciye sahip olmalısınız.
  • RAM (Bellek): Minimum 4 GB yeterlidir.
  • Disk Alanı: Minimum 1 GB olması yeterlidir. Fakat Cisco imajları için daha fazla alana ihtiyaç duyulabilir.

Önerilen Sistem Gereksinimleri

  • İşletim Sistemi: Yine en az Windows 7 64 Bit olmalıdır.
  • İşlemci: 4 veya daha fazla mantıksal işlemci. Core i7 veya i9 tavsiye edilir.
  • RAM (Bellek): 8 GB yeterlidir, ancak 16 GB olursa daha stabil olur.
  • Disk Alanı: Kesinlikle SSD disk ile kullanmanız daha fazla performans elde etmenize yardımcı olur. Ayrıca, minimum 35 GB boş alana sahip olmalısınız.

Önerilen GNS3 simülatör programının sistem gereksinimlerine ek olarak bilgisayarınızın BIOS menüsünden virtualization ayarını etkinleştirebilirsiniz.

Adım Adım GNS3 Kurulumu, Yapılandırması ve Kullanımı

Windows 7, 8, 8.1 ve Windows 10 bilgisayarınızda Cisco sınavlarına hazırlanmak için kullanılan en gelişmiş ağ simülatör programı olan GNS3 kurmak, yapılandırmak ve kullanmak için aşağıdaki adımları sırasıyla takip ediniz.

   Adım 1

GNS3’te yeni bir hesap oluşturduktan sonra oturum açınız ve anasayfada Free Download butonuna tıklayınız.

GNS3 Programını İndirme

   Adım 2

GNS3’ü Windows 10 işletim sistemi üzerine kuracağınız için Windows platformu seçeneği altındaki Download butonuna tıklayınız.

Windows Sürümünü Seçme

   Adım 3

Google Chrome web tarayıcısı üzerinde indirme işlemi başladığında sol alt köşeden programın indirildiğini görebilirsiniz.

Setup Dosyası İndiriliyor

   Adım 4

Setup dosyasını indirdikten sonra, aşağıdaki görüntüdeki gibi GNS3-all-in-one-regular.exe üzerinde sağ tuşa tıklayınız ve ardından Run as administrator (Yönetici Olarak Çalıştır) seçeneğine tıklayınız.

Exe Dosyasını Yönetici Olarak Çalıştırma

   Adım 5

Setup penceresinde kurulumu başlamak için Next (İleri) butonuna tıklayınız ve devam ediniz.

Kurulum Sihirbazı

   Adım 6

Cisco ağ simülatör programının lisans anlaşmasını kabul etmek için I Agree (Kabul Ediyorum) butonuna tıklayınız.

Lisans Anlaşmasını Kabul Etme

   Adım 7

Choose Start Menu Folder (Başlat Menüsü Klasörü Seç) penceresinde varsayılan olarak yapılandırılan klasör adını kullanmak için Next’e tıklayınız.

Başlat Menüsü Klasörünü Yapılandırma

   Adım 8

Choose Components (Bileşenleri Seç) penceresinde, yeni özelliklerinden biri olan GNS3 Webclient seçeneğini işaretleyiniz ve Next’e tıklayınız.

Bileşenleri Seçme

   Adım 9

Choose Install Location (Kurulum Lokasyonu Seç) penceresinde, programı nereye kurmak istediğinizi seçiniz ve Next’e tıklayınız.

Kurulum Lokasyonunu Seçme

   Adım 10

Bilgisayarınıza Cisco simülatör programı kurulumu yapılırken bekleyiniz.

Simülatör Yazılımı Kuruluyor

   Adım 11

Kurulum aşamasında GNS3 için gerekli uygulamalardan biri de WinPcap’tır. WinPcap yazılımını yüklemek için Next’e tıklayınız.

WinPcap Kurulumu

   Adım 12

WinPcap yazılımının lisans anlaşmasını kabul ederek kurulum işlemine devam ediniz.

WinPcap Lisans Anlaşmasını Kabul Etme

   Adım 13

Installation Options (Kurulum Seçenekleri) penceresinde, WinPcap’ı bilgisayarınızı yeniden başlattığınızda çalıştırmak istiyorsanız “Automatically start the WinPcap driver at boot time” seçeneğini işaretleyiniz ve Next’e tıklayınız.

WinPcap Servisinin Otomatik Olarak Başlatılması

   Adım 14

WinPcap kurulumunu tamamladıktan sonra Finish (Bitir) butonuna tıklayınız ve kuruluma devam ediniz.

WinPcap Kurulumu Tamamlandı

   Adım 15

GNS3 yazılımı için ayrıca Npcap’in kurulması gereklidir. Bu adımda, Npcap lisans anlaşmasını kabul etmek için I Agree butonuna tıklayarak devam ediniz.

Npcap Lisans Anlaşmasını Onaylama

   Adım 16

Installation Options (Kurulum Seçenekleri) penceresinde, varsayılan olarak yapılandırılan seçenek ile devam ediniz.

Npcap Kurulum Seçeneklerini Ayarlama

   Adım 17

Npcap kurulumunu tamamladıktan sonra Next’e tıklayınız.

Npcap Kurulumu Tamamlandı

   Adım 18

Npcap kurulum sihirbazını Finish’e tıklayarak kapatınız.

Npcap Sihirbazını Kapatma

   Adım 19

Son olarak, Wireshark paket analiz programı sisteminizde kurulu değilse, İnternet üzerinden indilip kurulacaktır.

Wireshark İndirilmesi

   Adım 20

Aynı şekilde, Router veya Switch gibi ağ cihazlarının yönetimi için gerekli olan Solar-PuTTY yazılımının indirilip kurulmasını bekleyiniz.

Solar-PuTTY İndirilmesi

   Adım 21

Wireshark kurulum işlemini tamamladıktan sonra Solar-PuTTY lisans anlaşmasını kabul etmek için Accept butonuna tıklayınız.

Solar-PuTTY Lisans Anlaşmasını Kabul Etme

   Adım 22

Solar-PuTTY kullanımı için email adresini yazdıktan sonra Continue (Devam Et) tıklayınız.

Solar-PuTTY İçin Bir Mail Hesabı Girişi

   Adım 23

Başlat menüsü klasörü ve masaüstü kısayolları oluşturulduktan sonra ve GNS3’ü kaldırmak için Uninstall.exe ilgili konuma kopyalandıktan sonra Next’e tıklayınız.

Simülatör Yazılımının Kurulumu Tamamlandı

   Adım 24

Solarwinds araçlarını ücretsiz olarak kullanmak isterseniz, Yes (Evet) seçeneğini seçebilirsiniz. Eğer istemiyorsanız, No (Hayır) seçeneğini işaretleyiniz ve Next’e tıklayınız.

Solarwinds Standart Toolset

   Adım 25

GNS3 programını başarıyla kurduktan sonra programı çalıştırmak için Finish’e tıklayınız.

Simulatör Yazılımını Çalıştırma

Local Server Yapılandırma Ayarları

GNS3’ü kurduktan sonra masaüstü kısayoluna tıklayarak onu çalıştırınız ve Local Server ayarlarını kontrol etmek için Setup Wizard penceresi açılacaktır. Bu pencerede, Localhost bağlantısını ve portunu yapılandırmanız gerekir.

   Adım 1

Setup Wizard penceresinde, Run appliances on my local computer seçeneğini seçiniz ve Next’e tıklayınız.

Run appliances on my local computer

   Adım 2

Local Server Configuration (Yerel Sunucu Yapılandırma) penceresinde Host Binding ayarının localhost olduğunu kontrol ediniz ve ayrıca eğer sisteminizde 3080 TCP portunu kullanan bir uygulama varsa bu pencerede farklı bir port numarası belirleyiniz.

Local Server Configuration

   Adım 3

Local Server Status penceresinde sisteminizde GNS3 kullanmak için herhangi bir problem olmadığını görebilirsiniz.

Local Server Status

   Adım 4

Summary (Özet) penceresinde sunucunun tipini, yolunu, host durumunu ve port numarasını kontrol ediniz ve Finish’e tıklayınız.

Local Server Summary

   Adım 5

Son olarak, Help / About konumundan GNS3 programının sürümünü kontrol edebilirsiniz.

GNS3 Versiyonunu Kontrol Etme

Router/Switch Router İmajı Ekleme

GNS3 programını kurup çalıştırdıktan sonra, programa IOS imajı eklemeniz gerekir. Cisco ağ cihazlarının IOS imajlarını GNS3’e ekleyip yapılandırdıktan sonra artık projelerinizi yapmaya hazır olacaksınız. IOS imajı eklemek için alttaki görüntüye tıklayarak ilgili yazımıza göz atınız!

Cisco IOS Ekleme

Çalışma Alanına Router Ekleme ve İki Router’ı Birbirine Bağlama

Simülatör programına Router IOS imajı ekledikten sonra, Devices kısmına tıklayarak eklediğiniz cihazı görebilirsiniz.

   Adım 1

Şimdi, yeni bir proje oluşturunuz ve çalışma alanına iki adet c7200 Router ekleyiniz.

Çalışma Alanına Cisco Router Ekleme

   Adım 2

İki Router’ı birbirine bağlamak için kablo görünümüne sahip araç üzerine tıklayınız ve R1 üzerine bir kez tıklayarak boş olan portları görüntüleyiniz. Örneğin, ağ kablosunun bir ucunu R1’in FastEthernet0/0 portuna, diğer ucunu da R2’nin FastEthernet0/0 arayüzüne bağlayınız.

İki Cisco Router'ı FastEthernet ile Birbirine Bağlama

   Adım 3

İki Cisco Router’ı FastEthernet arayüzü ile birbirine bağladıktan sonra, start butonuna tıklayarak onları çalıştırınız.

Cisco Yönlendiricileri Çalıştırma

   Adım 4

Router R1 üzerinde çift tıklayarak CLI komut istemini açabilirsiniz yada sağ tuşa tıklayabilir ve görüntülenen seçeneklerden Console seçeneğine tıklayabilirsiniz.

Router'ın CLI Konsolunu Açma

   Adım 5

Router R1’in FastEthernet0/0 arayüzüne bir IP adresi vermek ve portu aktif etmek için aşağıdaki komutları uygulayınız.

R1(config)# interface fastethernet 0/0
R1(config-if)# ip address 192.168.1.1 255.255.255.0
R1(config-if)# no shutdown

Fa0/0 portunun açık olduğunu doğrulamak için şu komutu CLI’da yürütünüz:

R1# show ip interface brief

Router'ın FastEthernet Arayüzüne IP Adresi Atama

   Adım 6

Aynı şekilde R1 üzerinde yaptığınız ayarları R2 üzerinde de yapınız.

R2(config)# interface fastethernet 0/0
R2(config-if)# ip address 192.168.1.2 255.255.255.0
R2(config-if)# no shutdown

İki Router arasındaki bağlantıyı test etmek için R2 üzerinden R1’e ping atınız.

R2# ping 192.168.1.1

Router'ın FastEthernet Arayüzüne IP Adresi Atama ve Port Durumunu Kontrol Etme

GNS3’te Solar-PuTTY Yerine SecureCRT Kullanımı

GNS3’ü kurarken gördüğünüz gibi Solar-PuTTY varsayılan olarak console uygulaması olarak yapılandırıldı. Fakat, Solar-PuTTY yazılımını kullanmak istemiyorsanız, onun yerine SecureCRT kullanabilirsiniz.

Console uygulamasını değiştirmeden önce bilgisayarınıza SecureCRT’yi kurunuz.

   Adım 1

SecureCRT’yi kurduktan sonra, GNS3’ü tekrar çalıştırınız ve Edit / Preferences’e tıklayınız. General Preferences penceresinde, General / Console Applications konumunda Edit butonuna tıklayınız.

Choose a predefined command kısmında SecureCRT’yi seçiniz ve programın kurulu olduğu konumu değiştiriniz ve OK butonuna tıklayarak ayarı kaydediniz.

Console Applications

   Adım 2

Router R1 üzerine çift tıklayınız ve SecureCRT konsol uygulamasının açılıp açılmadığını kontrol ediniz. Aşağıdaki görüntüdeki gibi GNS3 üzerinde SecureCRT sorunsuz bir şekilde çalışmaktadır.

SecureCRT Programı ile Router'a Bağlantı

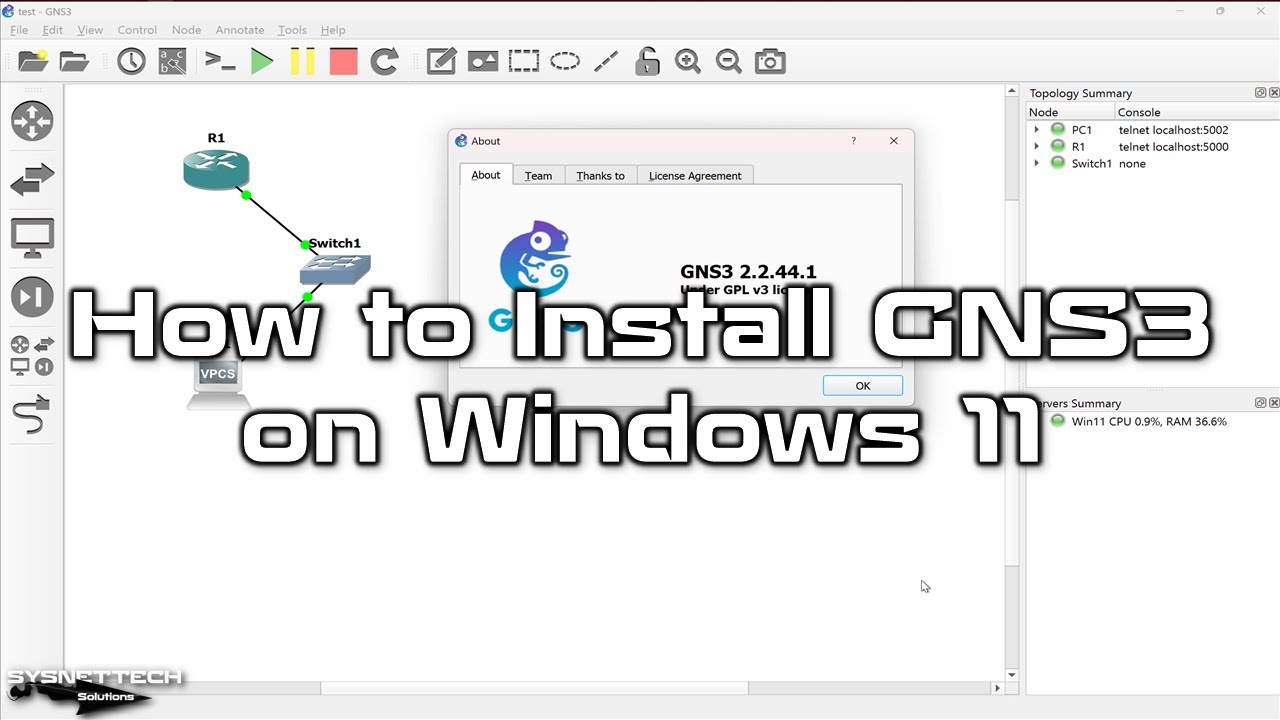

   Video

Eski Sürümlerin Kurulumu

GNS3 Versiyon
YouTube Video
Slayt
1.5
2.0
2.1

   Son Söz


Windows bilgisayarınızda GNS3 kullanarak detaylı ağ projeleri oluşturabilir ve Cisco sınavlarına daha spesifik çalışabilirsiniz. Bizi takip ettiğiniz için teşekkürler!
