GNS3 Kullanarak Cisco Router Üzerinde NAT Overload PAT Konfigürasyonu

Router üzerinde NAT türlerinden biri de NAT Overload’tır ve ayrıca PAT (Port Address Translation – Port Adres Çevirici) olarak da bilinir.

GNS3 Kullanarak Cisco Router Üzerinde NAT Overload PAT Konfigürasyonu

GNS3 ile Router Üzerinde PAT Nasıl Yapılandırılır?

PAT, Static NAT ve Dynamic NAT‘a göre daha farklı çalışır.

Çevrime uğrayacak IP adresi Router üzerinde statik olarak yapılandırılır. Dynamic NAT‘ta ise, bir havuz oluşturulur ve boşta olan IP adresi kullanılır.

Router’da oluşturulan havuz sistemi, İnternet Servis Sağlayıcı (ISP) tarafından tahsis edilen IP adreslerinden oluşur.

PAT’ı diğer yapılandırmalardan ayıran en büyük özellik ise tek bir IP adresinin kullanılmasıdır.

Kısacası, birçok firma veya ev kullanıcısı ISP tarafından atanan bir adet global IP adresini kullanır. Dolayısıyla, LAN üzerindeki tüm bilgisayarların İnternet’e çıkabilmesi için ADSL Router üzerinde NAT Overload işlemi uygulanır.

PAT Yapılandırma

NAT Overload PAT çalışma mantığını daha iyi anlamak için ağ simülatör programını çalıştırınız ve aşağıdaki adımları sırasıyla takip ediniz.

   Adım 1

Aşağıdaki görüntüdeki gibi bir ağ topolojisi oluşturunuz ve çalışma alanına Router, Cloud, Switch ve iki adet Host/Bilgisayar ekleyiniz.

GNS3 ile İç ve Dış Ağ Topolojisi

   Adım 2

Cloud ayarlarını açınız ve Ethernet sekmesinde bilgisayarınızın fiziksel bağdaştırıcısını seçiniz ve ekleyiniz.

Cloud Ayarlarını Yapılandırma

   Adım 3

GNS3’te bir Switch‘e iki adet sanal bilgisayar ekleyince ağ bağlantısı problemleri yaşabilmektedir.

Bu sorunu giderebilmek için Switch ayarlarından sanal bilgisayarların takılı olduğu port numaraları üzerinde değişiklik yapabilirsiniz.

SW1 Configuration

   Adım 4

Virtual Network Editor açınız ve yeni bir VMnet3 ekleyiniz ve IP adresi bloğunu ağ topolojisine göre yapılandırınız.

Sanal makinelerin bağdaştırıcı ayarlarını VMnet3 olarak yapılandırınız çünkü bu pc’ler ağ topolojisinde 192.168.8.0/24 bloğundadır.

VMware Sanal Ağ Editörü

   Adım 5

R1 üzerine çift tıklayarak CLI komut istemini açınız ve PAT yapılandırmak için aşağıdaki komutları sırasıyla uygulayınız.

R1# conf t
R1(config)# interface fastethernet 0/0
R1(config)# ip address 192.168.8.1 255.255.255.0
R1(config-if)# ip nat inside
R1(config-if)# no shutdown
R1(config-if)# exit
R1(config)# interface fastethernet 0/1
R1(config-if)# ip address dhcp
R1(config-if)# ip nat outside
R1(config-if)# no shutdown
R1(config-if)# exit
R1(config)# access-list 1 permit 192.168.8.0 0.0.0.255
R1(config)# ip nat inside source list 1 interface fastethernet 0/1 overload
R1(config)#exit
R1# copy running-config startup-config

Router Üzerinde PAT Etkinleştirme

   Adım 6

PAT’ı etkinleştirdikten sonra, VMware üzerinde Windows 8.1 sanal makineden Google DNS sunucularına ping atarak ağ bağlantısını test ediniz.

Aşağıdaki görüntüde gördüğünüz gibi Google DNS sunucularına Ping işlemi başarılı olacaktır!

Ping 8.8.8.8

   Adım 7

Windows 10 sanal makineden de Google DNS sunucularına ping işlemi aşağıdaki gibi başarılı olacaktır!

Ping 8.8.8.8

   Adım 8

Ping işlemleri sonrasında, Router’da show ip nat translations komutunu çalıştırınız ve LAN üzerindeki bilgisayarların İnternet’e erişirken çevrildikleri IP adreslerini ve port numaralarını inceleyiniz.

show ip nat translations

   Adım 9

Aynı şekilde, show ip nat statistics komutunu çalıştırınız ve NAT kayıtlarını inceleyiniz.

show ip nat statistics

   Adım 10

Çevrime uğrayan LAN IP adreslerinin PAT kayıtlarını silmek için CLI’da clear ip nat translations * komutunu çalıştırınız. Ve ardından tekrar NAT çevirilerini inceleyiniz.

clear ip nat translations *

Show Komutları

R1#show running-config
Building configuration...

Current configuration : 1095 bytes
!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
no aaa new-model
memory-size iomem 5
no ip icmp rate-limit unreachable
ip cef
!
no ip domain lookup
ip auth-proxy max-nodata-conns 3
ip admission max-nodata-conns 3
!
ip tcp synwait-time 5
!
interface FastEthernet0/0
ip address 192.168.8.1 255.255.255.0
ip nat inside
ip virtual-reassembly
duplex auto
speed auto
!
interface FastEthernet0/1
ip address dhcp
ip nat outside
ip virtual-reassembly
duplex auto
speed auto
!
ip forward-protocol nd
!
no ip http server
no ip http secure-server
ip nat inside source list 1 interface FastEthernet0/1 overload
!
access-list 1 permit 192.168.8.0 0.0.0.255
no cdp log mismatch duplex
!
control-plane
!
gatekeeper
shutdown
!
line con 0
exec-timeout 0 0
privilege level 15
logging synchronous
line aux 0
exec-timeout 0 0
privilege level 15
logging synchronous
line vty 0 4
login
!
end
R1#



R1#show ip nat translations
Pro Inside global Inside local Outside local Outside global
icmp 192.168.1.102:1 192.168.8.5:1 8.8.8.8:1 8.8.8.8:1
tcp 192.168.1.102:49193 192.168.8.5:49193 2.17.20.139:80 2.17.20.139:80
tcp 192.168.1.102:49194 192.168.8.5:49194 2.17.20.139:80 2.17.20.139:80
tcp 192.168.1.102:49195 192.168.8.5:49195 2.22.109.171:80 2.22.109.171:80
icmp 192.168.1.102:0 192.168.8.10:1 8.8.8.8:1 8.8.8.8:0
tcp 192.168.1.102:49706 192.168.8.10:49706 23.62.98.64:80 23.62.98.64:80
tcp 192.168.1.102:49730 192.168.8.10:49730 23.62.98.64:80 23.62.98.64:80
tcp 192.168.1.102:49731 192.168.8.10:49731 23.62.98.8:80 23.62.98.8:80
tcp 192.168.1.102:49736 192.168.8.10:49736 23.62.98.8:80 23.62.98.8:80
tcp 192.168.1.102:49809 192.168.8.10:49809 173.223.11.177:80 173.223.11.177:80
tcp 192.168.1.102:49854 192.168.8.10:49854 13.107.4.50:80 13.107.4.50:80
tcp 192.168.1.102:49858 192.168.8.10:49858 23.62.98.8:80 23.62.98.8:80
tcp 192.168.1.102:49895 192.168.8.10:49895 13.107.4.50:80 13.107.4.50:80
tcp 192.168.1.102:49897 192.168.8.10:49897 13.107.4.50:80 13.107.4.50:80
tcp 192.168.1.102:49908 192.168.8.10:49908 40.77.229.91:443 40.77.229.91:443
tcp 192.168.1.102:49909 192.168.8.10:49909 40.77.229.17:443 40.77.229.17:443
tcp 192.168.1.102:49914 192.168.8.10:49914 40.77.229.10:443 40.77.229.10:443
tcp 192.168.1.102:49916 192.168.8.10:49916 40.77.226.250:443 40.77.226.250:443
tcp 192.168.1.102:49917 192.168.8.10:49917 92.123.166.179:443 92.123.166.179:443
udp 192.168.1.102:59225 192.168.8.10:59225 192.168.1.1:53 192.168.1.1:53



R1#show ip nat translations
Pro Inside global Inside local Outside local Outside global
tcp 192.168.1.102:49212 192.168.8.5:49212 151.101.194.49:80 151.101.194.49:80
R1#
R1#show ip nat
R1#show ip nat s
R1#show ip nat statistics
Total active translations: 1 (0 static, 1 dynamic; 1 extended)
Outside interfaces:
FastEthernet0/1
Inside interfaces:
FastEthernet0/0
Hits: 180715 Misses: 431
CEF Translated packets: 179908, CEF Punted packets: 2474
Expired translations: 635
Dynamic mappings:
-- Inside Source
[Id: 1] access-list 1 interface FastEthernet0/1 refcount 1
Appl doors: 0
Normal doors: 0
Queued Packets: 0
R1#

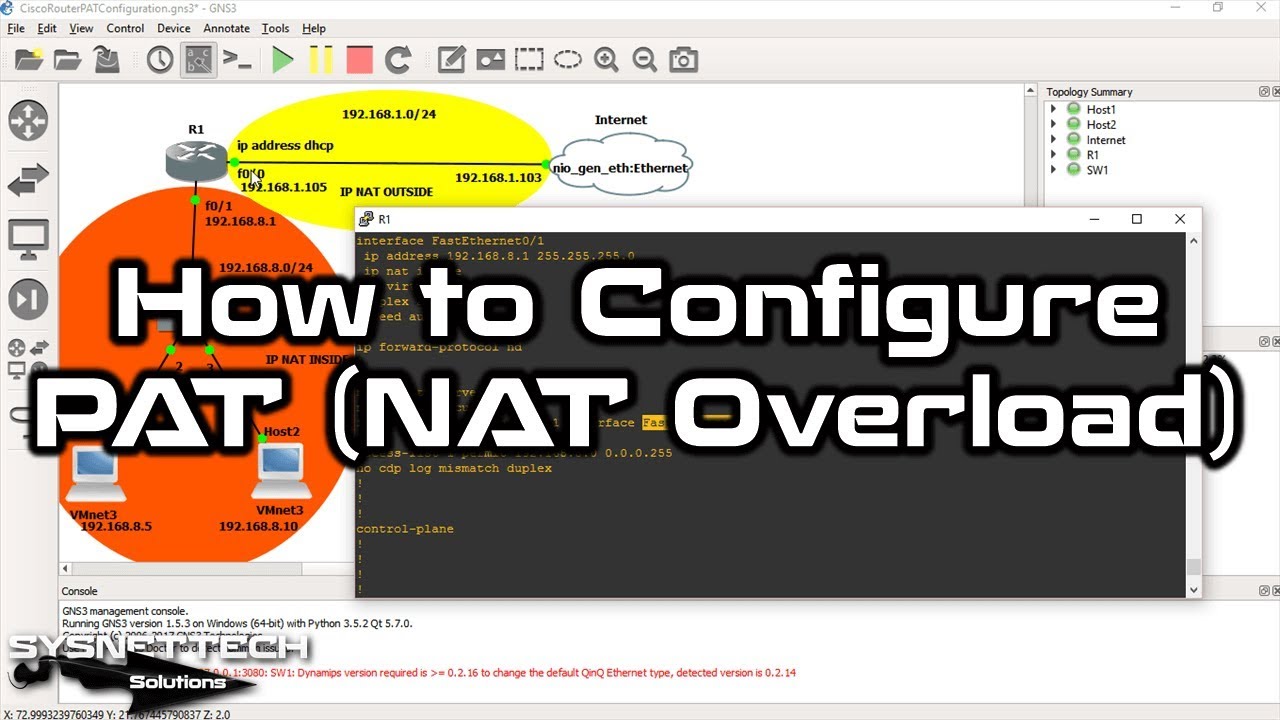

NAT Overload Konfigürasyonu ⇒ Video

NAT Overload yapılandırmak için aşağıdaki videoyu izleyebilir ve ayrıca bize destek olmak için YouTube kanalımıza abone olabilirsiniz!

   Son Söz


Bu yazımızda, Graphical network simulator programını ve VMware üzerindeki sanal makineleri kullanarak NAT Overload PAT nasıl yapılandırılır inceledik. Bizi takip ettiğiniz için teşekkürler!
