GNS3 ile Dynamic NAT Yapılandırma

Dinamik NAT, ağınızdaki cihazların çevrimiçi olmasını sağlar. Size verilen genel IP adreslerini kullanır. Burada, Cisco yönlendiricide Dinamik IP dağıtımını kuracağız. Bu, PAT ve Static NAT ile ilgili önceki konuşmalarımızın devamı niteliğindedir.

Bu standardı bilmek, ağ meraklıları için çok önemlidir. IP kullanımını iyileştirir ve ağınızın bağlanmasına yardımcı olur. Bunu kurmak için GNS3 ve VMware gibi araçlar kullanıyoruz. Her bir adımı size anlatacağız.

Böylece, sanal makineleriniz internete kolayca erişebilir. Dinamik NAT’ı nasıl kullanacağınızı öğrenin ve ağ becerilerinizi geliştirin!

GNS3 ile Cisco Router Dynamic NAT Yapılandırma

Cisco Router’larda Dynamic NAT İşleyişi

Yönlendiricide Dinamik NAT, istemcilerin çevrimiçi olmasını sağlar. Yerel IP’leri ISP’den satın alınan IP’lere bağlar. Bu, ağdaki cihazların sorunsuz bir şekilde bağlanmasını sağlar. Böylece, istemciler web’i sorunsuz bir şekilde kullanabilir. Sonuç olarak, bu özelliği kullanmak, yakınlardaki herkes için web erişimini kolaylaştırır.

Dinamik IP kurmak için önce bir erişim listesi oluşturun. Bu listeyle LAN IP bloğuna ulaşarak başlayın. Ardından, bir IP havuzu oluşturmalısınız. Bunu yapmak için “ip nat pool” komutunu kullanın. Sonra, ISP’niz tarafından verilen adresleri girin. Bu, NAT kurulumunuzun ağınız için doğru olduğundan emin olmanızı sağlar.

Bu NAT yöntemini öğrenmek için bir ağ planı oluşturun. Sanal makineleriniz için VMware kullanın. Ardından, Router testi için GNS3 emülatörünü kullanın. Bu kombinasyon, iyi öğrenmenize yardımcı olacaktır. Ayrıca, bunu kendiniz yapmanız daha iyi anlamanızı sağlar. Sonuç olarak, bu yöntem karmaşık fikirleri daha kolay ve daha şeffaf hale getirir.

VMnet oluşturmak için Virtual Network Editor’ı kullanabilirsiniz. İlk olarak, sanal makineleriniz için IP bloğunu girin. Ardından, VMware’de sanal makineleri kurun. Bu, oluşturduğunuz ağ planıyla eşleşir. Bu adımları uygulamak, sanal ağınızın iyi çalışmasını sağlar.

İnternete bağlanmak için bilgisayarınızın Ethernet bağlantı noktasını kullanın. GNS3 uygulaması WiFi ile sorun yaşar. Bu nedenle, en iyi hız için her zaman kablolu bağlantıyı seçin. Bu, kurulumunuzun sorunsuz çalışmasına yardımcı olur. Ayrıca, olası bağlantı sorunlarını da azaltır. Unutmayın, GNS3 için istikrarlı bir bağlantı çok önemlidir.

GNS3 ile Router Üzerinde Dynamic NAT Konfigürasyonu

Cisco yönlendiri üzerinde Dinamik NAT’ı yapılandırmak için aşağıdaki adımları sırasıyla takip ediniz.

Adımlar:

Adım 1

Grafiksel ağ simülatör programını açınız ve proje adını yazdıktan sonra OK butonuna tıklayınız.

GNS3'te Yeni Proje Oluşturma

Adım 2

Çalışma alanına bir adet Cisco Router, Switch ve Cloud ekleyerek aşağıdaki görüntüdeki gibi bir ağ topolojisi oluşturunuz.

Ek olarak, çalışma alanına VMware sanal makinelerinizi ekleyiniz.

GNS3'te Ağ Topolojisi

Adım 3

Cloud yapılandırmasında bilgisayarınızın Ethernet’ini seçiniz ve ekleyiniz. WiFi ağ adaptörünü seçerseniz sanal makineleri İnternet’e çıkaramazsınız.

Internet Configuration

Adım 4

Cisco Router’ı çalıştırdıktan sonra, CLI komut konsolunu açınız ve aşağıdaki komutları sırasıyla uygulayınız.

R1# conf t
R1(config)# interface fastethernet0/0
R1(config-if)# ip address 192.168.8.1 255.255.255.0
R1(config-if)# ip nat inside
R1(config-if)# no shutdown
R1(config-if)# exit
R1(config)#interface fastethernet0/1
R1(config-if)# ip address dhcp
R1(config-if)# ip nat outside
R1(config-if)# no shutdown
R1(config-if)# exit
R1(config)# access-list 1 permit 192.168.8.0 0.0.0.255
R1(config)# ip nat pool DYNAMICNAT 192.168.1.20 192.168.1.25 netmask 255.255.255.0
R1(config)# ip nat inside source list 1 pool DYNAMICNAT
R1(config)# exit
R1# copy running-config startup-config

Access-list ile İnternet’e çıkaracağınız ağa izin veriniz ve ISP tarafından tahsis ettiğiniz IP adres aralığını, ip nat pool ile konfigüre ediniz.

LAN’daki bilgisayarlar bu havuzda oluşturulan IP adresleri ile İnternet’e erişecektir.

Dynamic NAT’ın Static NAT’tan tek farkı çoklu IP adreslerini tek bir havuzda kontrol etmesidir.

Router CLI

Adım 5

Dynamic NAT yapılandırdıktan sonra, Windows 8.1 sanal makineden Router’ın FastEthetnet0/0 arayüzüne ping atınız.

Ping 192.168.8.1

Adım 6

Windows 10 sanal makineden Router’ın FastEthetnet0/0 arayüzüne ping atarak ağ bağlantısını kontrol ediniz.

Ping 192.168.8.1

Adım 7

Cisco yönlendiricinin arayüzlerinin açık olup olmadığını show ip interface brief komutu ile kontrol ediniz.

FastEthernet0/1 arayüzüne IP adresi, yerel ağdaki DHCP sunucu üzerinden atandığını görebilirsiniz.

show ip interface brief

Adım 8

Cisco yönlendirici’den Google DNS sunucularına ping attığınızda bu işlemin başarılı olduğunu görebilirsiniz.

Router Üzerinden Ping Atma

Adım 9

Windows 8.1 makineden Google DNS sunucularına da ping başarılı olacaktır.

Sanal Makine Üzerinden Ping Atma

Adım 10

Windows 10 makineden de Google DNS sunucularına ping işlemi gördüğünüz gibi başarılı olacaktır.

Sanal Makine Üzerinden Ping Atma

Adım 11

Router CLI konsolunda show ip nat translation komutunu uyguladığınızda 192.168.8.5 ve 192.168.8.10 IP adreslerinin Dynamic NAT sayesinde Global IP adreslerine çevrildiğini görebilirsiniz.

Sanal makineler, IP NAT havuzundaki boşta olan 192.168.1.20 ve 192.168.1.21 Ip adreslerini kullanmıştır.

show ip nat translation

Adım 12

Cisco yönlendirici CLI konsolunda, show ip nat statistics komutunu uyguladığınızda NAT istatistiklerini görebiliriz.

show ip nat statistics

Dinamik NAT CLI Show Komutları

show running-config
show ip nat statistics
show ip nat translations

R1#show running-config
Building configuration...

Current configuration : 1175 bytes
!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
no aaa new-model
memory-size iomem 5
no ip icmp rate-limit unreachable
ip cef
!
no ip domain lookup
ip auth-proxy max-nodata-conns 3
ip admission max-nodata-conns 3
!
ip tcp synwait-time 5
!
interface FastEthernet0/0
ip address 192.168.8.1 255.255.255.0
ip nat inside
ip virtual-reassembly
duplex auto
speed auto
!
interface FastEthernet0/1
ip address dhcp
ip nat outside
ip virtual-reassembly
duplex auto
speed auto
!
ip forward-protocol nd
!
no ip http server
no ip http secure-server
ip nat pool DYNAMICNAT 192.168.1.20 192.168.1.25 netmask 255.255.255.0
ip nat inside source list 1 pool DYNAMICNAT
!
access-list 1 permit 192.168.8.0 0.0.0.255
no cdp log mismatch duplex
!
control-plane
!
gatekeeper
shutdown
!
line con 0
exec-timeout 0 0
privilege level 15
logging synchronous
line aux 0
exec-timeout 0 0
privilege level 15
logging synchronous
line vty 0 4
login
!
end
R1#

R1#show ip nat statistics
Total active translations: 134 (0 static, 134 dynamic; 132 extended)
Outside interfaces:
FastEthernet0/1
Inside interfaces:
FastEthernet0/0
Hits: 17148 Misses: 402
CEF Translated packets: 17183, CEF Punted packets: 731
Expired translations: 165
Dynamic mappings:
-- Inside Source
[Id: 2] access-list 1 pool DYNAMICNAT refcount 134
pool DYNAMICNAT: netmask 255.255.255.0
start 192.168.1.20 end 192.168.1.25
type generic, total addresses 6, allocated 2 (33%), misses 0
-- Outside Destination
[Id: 1] access-list 1 pool 1 refcount 0
Appl doors: 0
Normal doors: 0
Queued Packets: 0
R1#

R1#show ip nat translations
Pro Inside global Inside local Outside local Outside global
icmp 192.168.1.21:1 192.168.8.5:1 8.8.8.8:1 8.8.8.8:1
tcp 192.168.1.21:49159 192.168.8.5:49159 2.17.229.218:80 2.17.229.218:80
tcp 192.168.1.21:49161 192.168.8.5:49161 195.175.116.65:80 195.175.116.65:80
Pro Inside global Inside local Outside local Outside global
tcp 192.168.1.21:49274 192.168.8.5:49274 54.247.73.98:443 54.247.73.98:443
tcp 192.168.1.21:49275 192.168.8.5:49275 104.86.225.240:80 104.86.225.240:80
tcp 192.168.1.21:49276 192.168.8.5:49276 93.184.221.200:443 93.184.221.200:443
tcp 192.168.1.21:49277 192.168.8.5:49277 93.184.221.200:443 93.184.221.200:443
icmp 192.168.1.20:1 192.168.8.10:1 8.8.8.8:1 8.8.8.8:1
tcp 192.168.1.20:49712 192.168.8.10:49712 204.79.197.203:443 204.79.197.203:443
tcp 192.168.1.20:49713 192.168.8.10:49713 204.79.197.203:443 204.79.197.203:443
tcp 192.168.1.20:49742 192.168.8.10:49742 31.13.93.36:443 31.13.93.36:443
tcp 192.168.1.20:49743 192.168.8.10:49743 31.13.92.2:443 31.13.92.2:443
tcp 192.168.1.20:49745 192.168.8.10:49745 31.13.92.14:443 31.13.92.14:443
tcp 192.168.1.20:49746 192.168.8.10:49746 31.13.92.14:443 31.13.92.14:443
tcp 192.168.1.20:49753 192.168.8.10:49753 40.77.226.250:443 40.77.226.250:443
--- 192.168.1.20 192.168.8.10 --- ---

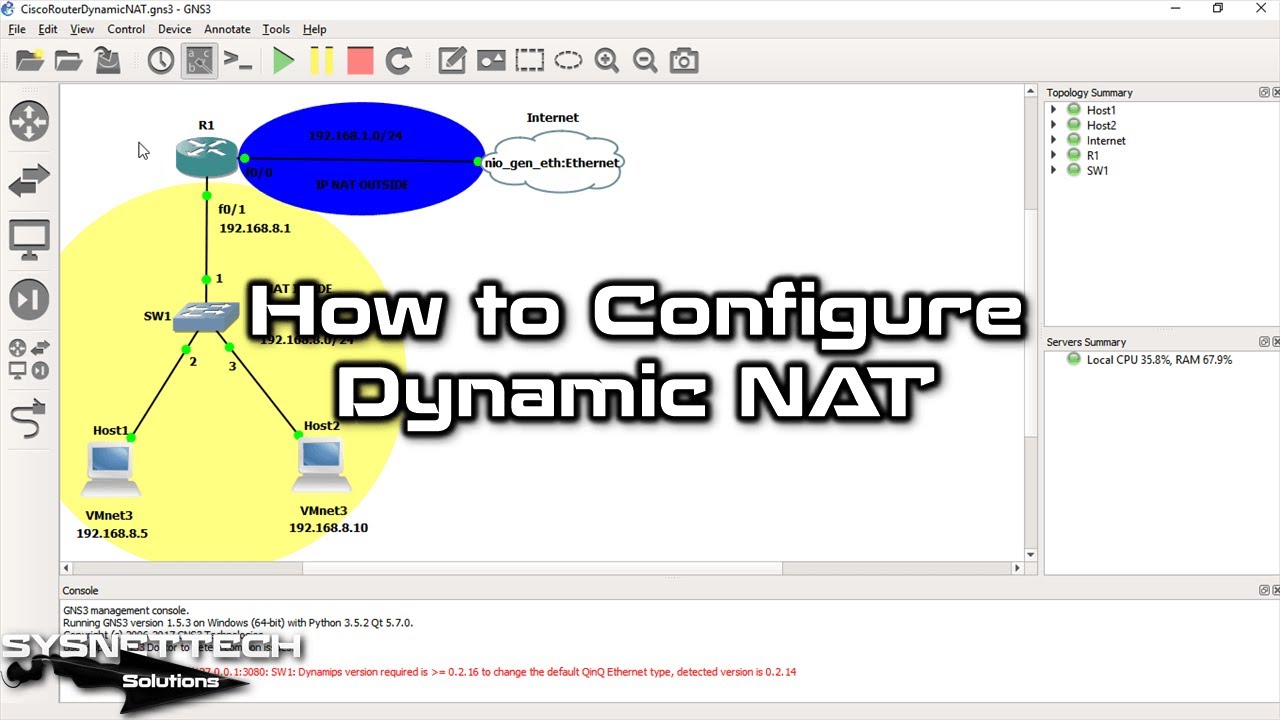

Dynamic NAT Etkinleştirme ⇒ Video

GNS3 ile Dynamic NAT etkinleştirmek için aşağıdaki videoyu izleyebilir ve ayrıca bize destek olmak için YouTube kanalımıza abone olabilirsiniz!

YouTube'da İzle

GNS3’te Dynamic NAT Hakkında SSS

Bu kurulumda neden WiFi değil de Ethernet adaptörü seçmek zorundayım?

GNS3 ile sanal makineleri dış dünyaya çıkarmak sancılı bir işe dönüşebilir. WiFi adaptörleri genelde kablosuz çerçeve yapısı yüzünden sorun çıkarır. Emülatör, köprüleme sırasında paketleri doğru kapsülleyemez.

Bu da NAT havuzunuzdaki adreslerin bir türlü İnternete ulaşamaması demektir. Kablolu Ethernet bağlantısı ise katman iki seviyesinde tertemiz bir yol sunar. Cloud nesnesine fiziksel ethernet kartınızı tanıttığınız an işler rayına oturur.

Yoksa saatlerce ping atıp ‘Request timed out’ mesajını seyredersiniz. Sanal makinelerden dışarıya ilk adımı atarken bu detayı es geçmeyin. Uygulamalı testlerimde WiFi kullananların çoğu NAT çevrim tablosunu bomboş görüp sinir krizi geçiriyor.

Access-list satırını yazmazsam ne gibi bir kaosla karşılaşırım?

Access-list olmadan havuzunuzun hiçbir hükmü kalmaz. Yönlendirici içerideki hangi IP bloğunun dönüşümden geçeceğini bilemez. CLI’da ‘ip nat inside source list 1 pool DYNAMICNAT’ yazdınız ama ortada 1 numaralı liste yok. Sonuç hüsran olur.

Bu liste adeta bir VIP giriş kartıdır. İçinde ‘192.168.8.0’ ağına izin verirsiniz. Bu sayede sadece laboratuvarınızdaki sanal makineler dönüşüme uğrar. Listenin wildcard mask’ini yanlış yazmak da yaygın bir hatadır.

Yanlışlıkla ‘0.0.0.0’ yerine ‘255.255.255.0’ girerseniz tam tersi çalışır. O zaman bütün ağ dışlanır. ‘show ip nat statistics’ çıktısında ‘misses’ sayacının uçuşunu izlersiniz. Komutu doğru girdiğinizden emin olmak için ‘show access-list’ ile hızlı bir kontrol şart.

Havuz için belirlediğim IP aralığı gerçek İnternet adreslerim olmak zorunda mı?

GNS3 ortamında çalışıyorsanız bu sorunun cevabı net bir ‘Hayır’ olur. Makalede gördüğünüz ‘192.168.1.20 – 192.168.1.25’ aralığı aslında bir özel IP bloğudur. Laboratuvar simülasyonunda gerçek bir servis sağlayıcı adresi kiralamak zorunda değilsiniz.

Yönlendiricinin dış arayüzü zaten evinizdeki modemden DHCP ile IP alıyor. Bu noktada PAT devreye girip port numarası bazlı bir üst çevrim daha yapar. Havuzdaki adresler yalnızca içerideki istemcileri birbirinden ayırt etmek için kullanılır.

Gerçek bir kurumsal senaryoda ise bu alana ISS’ten satın aldığınız genel IP bloğunu yazmanız şarttır. Böylece her bir iç istemci farklı bir gerçek IP ile dışarı çıkabilir. Simülasyonda maksat mantığı kavramak olduğu için özel IP havuzu işimizi fazlasıyla görür.

Statik NAT ile bu yapı arasındaki o ince çizgi tam olarak nerede?

Statik NAT’ta bir sunucuya kalıcı bir kimlik kartı verirsiniz. İç IP ile dış IP arasında bire bir ve ölümsüz bir bağ vardır. Havuzlu yapıda ise adresler ortak kullanımdadır. İlk gelen istemci boştaki ilk IP’yi kapar.

Statik yöntemde dışarıdan içeriye doğru bağlantı başlatılabilir. Sunucuya hep aynı genel IP üzerinden ulaşılır. Dinamik senaryoda ise dönüşüm geçicidir. Bağlantı kesildiğinde adres havuza geri döner.

Aradaki farkı ‘show ip nat translations’ çıktısında hemen yakalarsınız. Statik girişler ‘static’ ibaresiyle belirir ve asla süresi dolmaz. Havuzdan alınan kayıtlar ise zaman aşımına uğrar. Biri kiralık daire mantığı, diğeri otel odası rezervasyonudur.

VMware sanal makinelerimin IP’leri Router’ın iç arayüzüyle aynı ağda olmalı mı?

Evet, hem de kesinlikle. Yönlendiricinin FastEthernet0/0 arayüzüne ‘192.168.8.1’ adresini verdiniz. Windows 8.1 ve Windows 10 misafirlerinizin de ‘192.168.8.5’ ve ‘192.168.8.10’ gibi aynı bloktan IP’ler alması şarttır.

VMware’in Sanal Ağ Düzenleyicisi’nde VMnet’in IP aralığını buna göre ayarlamalısınız. Aksi halde yönlendirici kendi iç arayüzüne gelen paketleri ‘Bu benim ağım değil’ diyerek yok sayar. Ping testi daha ilk adımda patlar.

Unutmayın, ‘ip nat inside’ komutu sadece o arayüze gelen trafiği dinler. Farklı bir alt ağdan gelen paketler access-list iznine takılsa bile yönlendirme tablosunda karşılık bulamaz. Temel yönlendirme kuralıdır bu. Aynı L2 segmentinde olmazsanız kapıdan içeri adım atamazsınız.

Kurulum sonrası ‘show ip nat translations’ tablosu neden bomboş çıkıyor?

Bu durum genelde iki numaralı stres sebebidir. İlk olarak, sanal makinelerden dış dünyaya henüz bir paket göndermemiş olabilirsiniz. Havuz tabanlı adres dönüşümü istek üzerine çalışır. Bir ping veya web tarayıcısı isteği başlatmadan tablo boş kalır.

İkinci ve daha can sıkıcı sebep, dış arayüzün DHCP’den IP alamamasıdır. ‘show ip interface brief’ ile FastEthernet0/1’de bir IP görünüyor mu kontrol edin. Eğer ‘DHCP’ yazmasına rağmen adres yoksa Cloud ayarlarınızda Ethernet kartı seçili değildir.

Arayüzlerden biri kapalıysa veya ‘ip nat inside/outside’ etiketleri yanlış yere yapıştırıldıysa çevrim asla gerçekleşmez. Son çare olarak ‘debug ip nat’ ile anlık iz sürün. Çıktıda paketin nerede takıldığını görürsünüz. Genelde sorun fiziksel bağdaştırıcı seçiminde düğümlenir.

Sonuç

Dinamik NAT, Statik NAT’a göre sadece havuz sistemi ile konfigüre edilmektedir. GNS3 ve VMware programları ile bu işlemi daha spesifik test edebilirsiniz. Bizi takip ettiğiniz için teşekkürler!
