Bu yazımızda, Ubuntu 23.10 & 24.04 işletim sistemi üzerinde Cisco sınavlarına hazırlanmak için profesyonel olarak kullanılan GNS3 VM sunucusu nasıl kurulur ve yapılandırılır inceleyeceğiz.
Ubuntu PC Üzerinde GNS3 VM 2.2 İmport Etme ve Yapılandırma
Cisco sınavlarına hazırlanırken daha profesyonel ağ topolojileri oluşturmak ve geliştirmek için bilgisayarınızın performansı önemli bir faktördür. Sadece GNS3 simülatör yazılımı ile IOS imajlarını kullanmak bilgisayarınızın donanım performansını etkileyebilir. Bu yüzden, daha detaylı çalışmalarınız için GNS3 VM’yi kullanmanız tavsiye edilir.
GNS3 VM, VirtualBox, VMware Workstation, Fusion, ESXi ve Hyper-V gibi sanallaştırma programları ile birlikte çalışan, Cisco Router IOS imajlarınızı tek bir sanal makineden yönetebileceğiniz ve aynı zamanda oldukça performanslı çalışan Linux tabanlı bir sistemdir.
Daha eski sürümlerinde Linux ile tam uyumlu olarak çalışmaktaydı, fakat son sürümlerinde resmi websitesinde belirtildiği gibi sadece Windows ve macOS üzerinde kullanılması önerilmektedir. Fakat, Ubuntu dağıtımı üzerinde sorunsuz olarak çalışmaktadır.
GNS3 VM ile Cisco IOU imajlarını VMware sanal makineye import ederek kullanabilirsiniz. Bu imajları İnternet üzerinde araştırma yaparak bulabilirsiniz.
GNS3 Server kullanımının başlıca faydalarından biri merkezi bir yönetim sağlaması ve kullanıcılara Web GUI desteği sunmasıdır.
Gereksinimler
GNS3 sunucuyu yapılandırmaya başlamadan önce Linux bilgisayarınıza aşağıdaki bağlantılardan GNS3’ü ve VMware Workstation kurunuz.
- Ubuntu’ya GNS3 Kurma
- Ubuntu’ya VMware Kurma
GNS3 VM İndirme ve İmport Etme
Ubuntu bilgisayarınıza GNS3’ü ve VMware sanallaştırma yazılımını kurduktan sonra aşağıdaki adımları takip ederek GNS3 sunucuyu sisteminize kurabilirsiniz.
Adım 1
VM.ova dosyasını PC’nize indirmek için öncelikle resmi GNS3 sayfasına gidiniz. Bundan sonra websayfasının biraz altındaki “Download the GNS3 VM” bağlantısına tıklayınız.
Adım 2
GNS3 VM.ova dosyasını kullanmak istediğiniz sanal makine yazılımı yanındaki “Download” butonuna tıklayınız ve indirme işlemini tamamlayınız.
Adım 3
GNS3.VM.VMware.Workstation.zip yani hazır sanal makine dosyasını bilgisayarınıza indirdikten sonra, Downloads konumunda terminali açınız. Ardından, Linux üzerinde zip dosyasını açmak için aşağıdaki komutu yürütünüz.
unzip GNS3.VM.VMware.Workstation.2.2.34.zip
Adım 4
Şimdi, GNS3 sunucusu için gerekli olan VMware Workstation programını açınız ve File / Open seçeneğine tıklayınız.
Adım 5
OVA dosyasını indirdiğiniz konuma gidiniz ve ilgili dosyayı seçerek Open butonuna tıklayınız.
Adım 6
OVA dosyasını VMware sanal makineye dönüştürmek ve import etmek için Import butonuna tıklayınız.
Adım 7
GNS3 VM, sanal makineye import ediliyorken bekleyiniz.
Adım 8
Import işlemini tamamladıktan sonra, Start up this guest operating system (Bu konuk işletim sistemini başlat) seçeneğine tıklayınız.
Adım 9
GNS3 VM’yi çalıştıktan sonra ekranında IP ve Web-UI adresini görebilirsiniz. Terminalden ping komutu ile sunucunun ağ bağlantısını da test ettikten sonra GNS3 simülatör programını çalıştırınız.
GNS3 ile GNS3 VM’yi Bağlama
Linux bilgisayarınıza ekleyeceğiniz IOS Router’ları GNS3 VM üzerinde kullanabilmeniz için GNS3 yazılımınızla bağlantı oluşturmanız gerekiyor.
Adım 1
GNS3 araç menüsünden Help / Setup Wizard tıkladıktan sonra açılan pencereden Run appliances in a virtual machine (Cihazları sanal bir makinede çalıştırın) seçeneğini işaretleyiniz ve Next’e tıklayınız.
Adım 2
Yerel sunucu yapılandırmasında Host Binding adresini GNS3 VM’nin aldığı IP adresi bloğunu seçiniz.
Adım 3
GNS3 Server ile bağlantı başarıyla kurulduktan sonra Next’e tıklayınız.
Adım 4
Linux bilgisayarınıza VMware Workstation kurduğunuz için sanallaştırma yazılımı kısmında VMware işaretleyiniz ve VM Name kısmında import ettiğiniz GNS3 sanal makinesini seçiniz ve vCPU değerini minimum 2 olarak yapılandırınız.
Adım 5
GNS3 sanal makine özet penceresinde yaptığınız ayarları kontrol ettikten sonra Finish (Bitir) tıklayınız.
Cisco Router Ekleme
GNS3 sunucu bağlantısını yaptıktan sonra sunucuya bir Cisco Router veya Switch IOS imajı eklemeniz gerekir.
Adım 1
IOS router ekleme sihirbazını açmak için GNS3 araç menüsünden Edit / Preferences tıklayınız.
Adım 2
New IOS Router Template penceresinde, Run this IOS router on the GNS3 VM seçeneğini seçmeniz gerekiyor, çünkü Router imajını sunucu üzerine kuracaksınız.
Adım 3
Bilgisayarınıza indirdiğiniz bir IOS imajını eklemek için Browse butonuna tıklayınız.
Adım 4
c7200-adventerprisek9-mz.152-4.M7.bin imajını seçiniz ve açınız.
Adım 5
IOS sıkıştırmasını açmak için karşınıza çıkan pencerede Yes’e tıklayınız.
Adım 6
Seçtiğiniz IOS imajı GNS3 VM’ye yükleniyorken bekleyiniz.
Adım 7
GNS3 sunucuya eklediğiniz IOS cihazının adını ve platformunu yapılandırınız.
Adım 8
IOS Router için 512 MB RAM değeri belirleyiniz ve Next’e tıklayınız.
Adım 9
Aşağıdaki görüntüdeki gibi boş slotlara GigabitEthernet veya Serial Interface arayüzleri ekledikten sonra Next’e tıklayınız.
Adım 10
İşlemcinizin Cisco IOS Router’ı daha verimli çalıştırmasını sağlamak için Idle-PC Finder butonuna tıklayarak yeni bir değer belirleyiniz.
Adım 11
Cisco Router aygıtını ekledikten sonra aşağıdaki pencereden Server kısmından IOS Router’ın çalışma lokasyonunu kontrol edebilirsiniz.
Yeni Bir Proje Oluşturma
Ubuntu üzerinde GNS3 VM kurduktan sonra ve sunucuya yeni bir IOS ekledikten sonra yeni bir proje oluşturarak ağ tasarımları yapmaya başlayabilirsiniz.
Adım 1
CTRL + N’ye birlikte basarak veya yeni proje ikonuna tıklayarak proje oluşturma penceresini açınız. Ağ projeniz için bir isim yazınız ve kaydetmek istediğiniz konumu yapılandırınız ve OK’a tıklayınız.
Adım 2
Projenize iki adet Cisco Router c7200 sürükleyip bırakınız.
Adım 3
Sol panelden kablolama seçeneğini aktif ettikten sonra R1’e tıklayınız ve kablonun bir ucunu boş slotlardan FastEthernet0/0 bağlayınız.
Adım 4
GNS3 araç menüsünden yeşil ok’a tıklayınız ve tüm Router’ları çalıştırınız.
Adım 5
R1’e çift tıklayarak konsolu açınız ve alttaki komutları kullanarak yeni bir IP adresi atayınız.
R1# conf t
R1(config)# interface fastethernet 0/0
R1(config-if)# ip address 192.168.1.1 255.255.255.0
R1(config-if)# no shutdown
Adım 6
Aynı şekilde R2’nin FastEthernet0/0 arayüzüne de IP adresi atayınız.
R2# conf t
R2(config)# interface fastethernet 0/0
R2(config-if)# ip address 192.168.1.2 255.255.255.0
R2(config-if)# no shutdown
Adım 7
Router’ların birbirine bağlı arayüzlerine ping attığınızda ağ bağlantısının başarılı olduğunu görebilirsiniz.
GNS3 VM Devre Dışı Bırakma
Linux bilgisayarınızdan GNS3 sanal makinesini kaldırmak istediğinizde öncelikle programın ayarlarından servisi devre dışı bırakmanız ve simülatör programının local sunucu ayarlarını düzenlemeniz gerekir.
Adım 1
GNS3’te Preferences açtıktan sonra sol paneldeki seçeneklerden GNS3 VM’ye tıklayınız ve ardından “Enable the GNS3 VM” seçeneğini devre dışı bırakınız ve OK’a tıklayınız.
Adım 2
GNS3 VM’yi devre dışı bıraktıktan sonra local sunucu ayarlarını düzenlemek için Help / Setup Wizard açınız ve “Run appliances on my local computer” seçeneğini işaretleyiniz.
Adım 3
Local Server Configuration penceresinde ise Host Binding seçeneğinin IP adresini “Localhost” olarak değiştiriniz ve devam ediniz.
Adım 4
Local sunucu bağlantısını kontrol ettikten sonra devam ediniz.
Adım 5
GNS3 simülatörün Host PC’nizde Localhost üzerinden çalışacağını doğrulayınız ve sihirbazı kapatınız.
Adım 6
Son olarak, ekledğiniz c7200 Router’ın imajını Dynamips / IOS Routers ayarlarından siliniz.
Adım 7
Tekrar IOS ekleme sihirbazını açınız ve bu kez “Run this IOS router on my local computer” seçeneğini işaretleyiniz ve devam ediniz.
Adım 8
Router c7200 ekledikten sonra template penceresin Server kısmını kontrol ettiğinizde Ubuntu yani Host’unuz olduğunu görebilirsiniz.
Adım 9
GNS3 sunucuyu VMware’den tamamen silmek için de üzerinde sağ tuşa tıkladıktan sonra Manage (Yönet) tıklayınız ve ardından Delete from Disk (Disk’ten Sil) tıklayınız. Açılan uyarı penceresinde sanal makineyi ilgili konumdan tamamen silmeyi onaylamak için Yes’e tıklayınız.

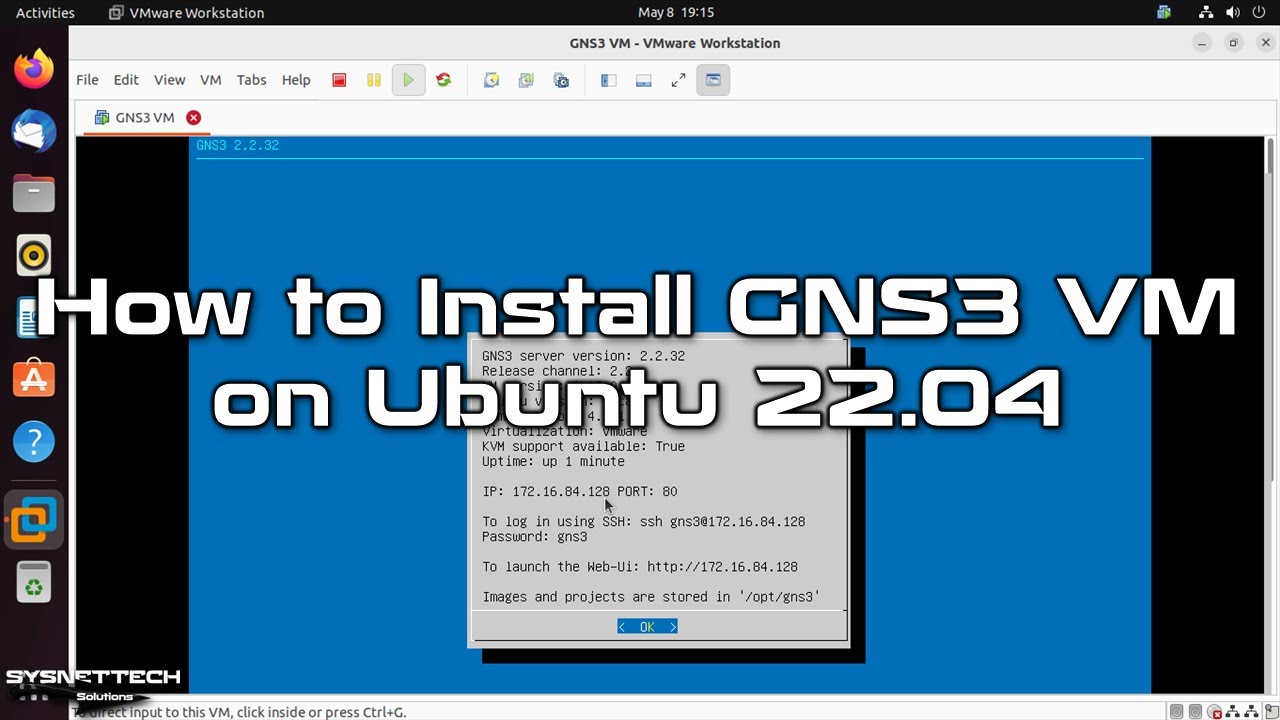

Video
Eski Sürümlerin Kurulumu
| Ubuntu Sürümü | GNS3 VM Sürümü | YouTube Video | Slayt |
|---|---|---|---|
| 17.10 | 2.1 | İzle | – |
| 17.10 | 2.1 | İzle | – |
| 18.04 | 2.1 | İzle | Görüntüle |
| 20.10 | 2.2 | İzle | Görüntüle |
| 21.10 | 2.2 | İzle | Görüntüle |
| 22.04 (YENİ) | 2.2 | İzle | – |
Ubuntu’da GNS3 Sanal Sunucusu Hakkında Aklınıza Takılan 6 Kritik Detay
GNS3’ü direkt Ubuntu’ya kurdum, ikinci bir sanal makine daha kurmak gerçekten şart mı?
Ubuntu 24.04’te VMware ile bu sistemi çalıştırırken sürücü veya kernel hatası alır mıyım?
Kurulum sihirbazında Host Binding ayarını yanlış yaparsam bağlantı kopar mı?
Cisco imajlarını sunucuya yüklerken ‘Idle-PC’ değerini ayarlamazsam ne olur?
Proje bittiğinde bu sanal yapıyı kapatmadan direk bilgisayarı kapatmak sorun yaratır mı?
Ubuntu 22.04 kullanıyorum, 23.10 anlatımındaki adımlar benim için de geçerli mi?
Sonuç
Tüm açıklamalarımdan sonra söyleyecek olursam; GNS3 VM’yi Ubuntu’ya kurmak performans açısından gereklidir. Özellikle Cisco sınavlarına hazırlanıyorsanız bu kritik bir adımdır.
Ayrıca, GNS3 VM’nin gücü ve sanallaştırma yetenekleri size gelişmiş ayarları sağlar. Böylece, yerel makine performansınızı düşürmeden karmaşık ağ topolojileri oluşturabilirsiniz.
Artı, bu yapıyla IOS görüntülerini içe aktarmanız daha kolaydır. Bu süreçte, yönlendirici yapılandırmayı da basitleştirirsiniz. Ek olarak, daha fazla esneklik sağladığı için gerçek dünya senaryolarını simüle edebilirsiniz.
Kısacası, ağ becerilerinizi geliştirirken doğru araçları kullanmanızı öneriyorum. Böylelikle öğrenme deneyiminizi ve teknik yeterliliğinizi büyük ölçüde arttırırsınız.
