Ağ mühendisliği alanında, Cisco Router üzerinde Telnet kurulumu çok önemlidir. Bu, BT ve ağ rollerindeki herkesin aşina olması gereken bir şeydir. Bir ağ protokolü olan Telnet sayesinde ağ cihazlarına uzaktan kolaylıkla bağlanabiliyoruz. Bu cihazlar örneğin bir modem, Router (Yönlendirici), Switch (Anahtar) ve firewall (güvenlik duvarı) içerebilir.
GNS3, birçok ağ mühendisinin ve yeni başlayanın kullandığı bir araçtır. Sanal alanda gerçek ağ durumlarını kurmamıza yardımcı olur. Alıştırma yapabileceğimiz şeylerden biri Telnet protokolüdür. O halde bu yazımızda GNS3 kullanarak Cisco Router üzerinde Telnet kurulumunun nasıl yapılacağı konusunda sizlere yol göstereceğiz.
Neden Cisco Router’larda veya Switch Cihazlarında Telnet Kullanıyoruz?
Telnet’i Cisco ağ cihazlarında esas olarak uzaktan erişmek için kullanıyoruz. Telnet sayesinde bu cihazların yanında olmasak bile onlara bağlanabiliyoruz. Bu şekilde onları tıpkı bizzat orada olsaydık yapacağımız gibi kontrol edip yönetebiliriz.
Telnet, özellikle birden fazla şubeniz olduğunda, ağ cihazlarını tek bir merkezi noktadan yönetmek için kullanışlıdır. Görevlerin yerine getirilmesi söz konusu olduğunda işleri çok daha kolaylaştırır.
Ancak Telnet’i ağ güvenliğinin büyük bir sorun olmadığı yerlerde kullanmayı seviyoruz. Bunun nedeni, Telnet’i Cisco Router veya Switch üzerinde çalıştırmanın çok fazla kaynağa ihtiyaç duymamasıdır. Hafif bir protokol olduğundan diğer seçeneklerden daha hızlı çalışır.
Daha güvenli seçenek olan SSH, daha fazla kaynağa ihtiyaç duyar. Bu yüzden onu daha sağlam ve daha gelişmiş ağ cihazlarında kullanmayı seviyoruz. Ancak uzaktan yönetim için özellikle eski bir cihaz kullanıyorsak hafif bir çözüm kullanıyoruz. İşte bu durumda Telnet devreye giriyor.
Kısacası eski Cisco cihazlarda Telnet, yeni cihazlarda ise SSH kullanmak mantıklıdır. Örneğin sınavlarınıza hazırlanıyorsanız eski bir IOS cihazınızda uzaktan bağlantıyı etkinleştireceksiniz. Bu durumda hem bilgisayarınızın performansını verimli kullanacak hem de amacınıza uygun bağlantı tipini seçin.
Telnet Bağlantısına Hazırlanma
Öncelikle size tavsiyemiz temel network bilgisine sahip olmanızdır. Peki GNS3 biliyorsanız ağ seviyenizin iyi durumda olduğunu anlayabiliriz.
Telnet’in GNS3’teki Yönlendiriciler veya Anahtarlar üzerinde çalışmasını sağlamak son derece kolaydır. Cihazların yerleşimini doğru şekilde ayarlamanız gerekir.
Telnet kullanarak Cisco’ya bağlanmak için bilgisayarınızda aşağıdakilere ihtiyacınız olacaktır.
- GNS3 (Graphical Network Simulator 3)
- VMware Workstation’ın Pro veya Player Sürümlerinden Biri
- Bir Windows Konuk İşletim Sistemi
- Putty: Telnet Çalışmalarında En Sık Kullandığımız Araç
Telnet’i bir ağ cihazında gerçek ağ topolojilerinde yapılandırabilirsiniz. Bu durumda öncelikle fiziksel Router’ınızı Konsol aracılığıyla bilgisayarınıza bağlamanız gerekir. Daha sonra erişim kazanır kazanmaz Telnet’i etkinleştirebilirsiniz.
Uzaktan erişimi ayarlayarak Cisco Router veya Switch’inizi LAN veya WAN’a bağlayabilirsiniz. Bu sayede geri kalan görevleri cihazınıza uzaktan bağlanarak halledebilirsiniz.
Peki, GNS3 Kullanarak Cisco Router Üzerinde Telnet Nasıl Yapılandırırız?
Simülatör yazılımını ve ihtiyacınız olan her şeyi kurduktan sonra VMware’de yeni bir sanal makine oluşturun. Daha sonra GNS3 kullanarak Cisco Telnet’i açmak için aşağıdaki adımları sırasıyla takip ediniz.
Adımlar:
Adım 1
Router’ı GNS3 çalışma alanınıza eklemek için aşağıdaki sembole tıklayınız.
Adım 2
Açılan pencerede GNS3’e eklediğiniz Cisco Router’lardan birini seçiniz. Ardından topoloji çalışma alanına sürükleyip bırakın.
Adım 3
Şimdi Cisco Switch ve PC’yi eklemek için All Devices (Tüm Cihazlar) tıklayın.
Adım 4
Karşınıza çıkan listeden Cisco Switch’i bulun ve çalışma alanına sürükleyip bırakın.
Adım 5
VMware Workstation’daki herhangi bir sanal makineyi ağ topolojisine eklemelisiniz. Şimdi, ağa dahil etmek için Host (Ana Bilgisayar) ekleyin.
Adım 6
Host ayarlarında kritik seçim Ethernet NIO’dur. Burada, NIO ayarlarında VMware’in sanal ağ düzenleyicisinde özel bir segment seçmelisiniz. Kısacası bu, karışıklığı önler ve daha iyi projeler oluşturmanıza yardımcı olur.
Şimdi Host’un NIO ayarlarından kendi oluşturduğunuz bir VMnet’i seçin. Bu yazımızda örnek olarak VMnet3’ü kullandık.
Adım 7
Ağ cihazlarını bağladığınızda Switch ve PC üzerinde yeşil bir simge göreceksiniz. Burada kırmızı bir simge varsa Router’ın düzgün çalışmadığını anlayabilirsiniz.
Adım 8
Şimdi fiziksel bilgisayarınızda Ağ ve İnternet Ayarlarını açın ve VMnet3’ü bulun. Daha sonra seçtiğiniz adaptörün IP ayarlarını işinize göre yapılandırınız.
Host üzerinde yeni VMnet için belirlenen IP adresi 192.168.8.1’dir.
Ağ tasarımlarında genellikle Router’lara .1 ile biten IP adresleri veririz. Dolayısıyla bu durumda da bu değeri değiştirmeden tutmak herhangi bir sorunu önleyecektir.
Adım 9
Virtual Network Editor programını açınız ve VMnet3’ün ayarlarına bakınız. Şimdi türünü Host-Only ve IP bloğunu 192.168.8.0/24 olarak yapılandırın.
Adım 10
Şimdi Konuk İşletim Sisteminizi VMware üzerinde çalışacak şekilde ayarlamanız gerekiyor. Bunu yapmak için örneğin Win8 VM’nin adaptör ayarlarını açın. Daha sonra Ağ Bağdaştırıcısı seçeneğini seçin ve sağ tarafta Custom / VMxnet3 seçeneğini ayarlayın.
GNS3 Router’a Telnet Bağlantısı Yapma ve Test Etme
Adım 1
Telnet bağlantısı için hazır olduğunuzda, devam edin ve Router başlatın.
Adım 2
Komut istemini açmak için Router’a çift tıklayın. Daha sonra Telnet’i etkinleştirmek için aşağıdaki komutları yazın.
R1# conf t
R1(config)# interface fastethernet0/0
R1(config-if)# ip address 192.168.8.1 255.255.255.0
R1(config-if)# no shutdown
R1(config-if)# exit
R1(config)# line vty 0 4
R1(config-line)# login local
R1(config-line)# exit
R1(config)# username cisco privilege 15 password cisco123
R1(config)# exit
R1# wr
Adım 3
PuTTY’yi sanal bilgisayarınızda çalıştırın. Daha sonra aşağıdaki görüntüdeki gibi Telnet’i seçin.
Adım 4
Router’ın FastEthernet 0/0 IP adresini giriniz, port numarasına 23 yazınız ve Open butonuna tıklayınız.
Adım 5
Cisco Router’a başarılı bir şekilde bağlandıktan sonra oluşturduğunuz kullanıcı adı ve şifreyi giriniz!
Adım 6
Aşağıdaki görüntüde gördüğünüz gibi artık Telnet ile Router kurulumu yapabilirsiniz.
Adım 8
Son olarak, sanal makine aracılığıyla Router’daki açık Telnet oturumlarını bakmanız gerekir. Sadece “show line” komutunu yazın ve sonuçları kontrol edin.
show line

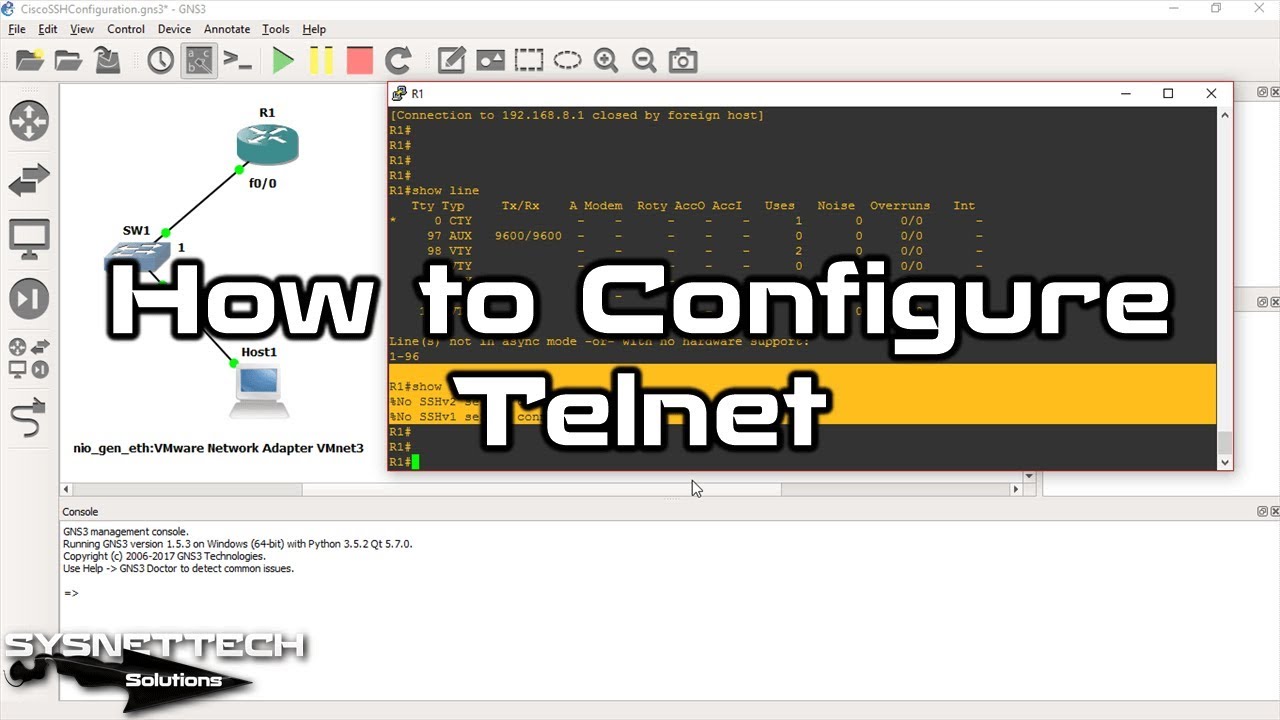

Video
GNS3 Üzerinde Cisco Router’dan Telnet Devre Dışı Bırakma
GNS3 ile projelerinizdeki VM’lerden cihazlarınıza Telnet üzerinden bağlanabilirsiniz. Ancak bunun güvenli olmayan bir yöntem olduğunu söyledik. Fakat yine de eski cihazlarda hızlı işlemler için de kullanabilirsiniz.
Ancak Telnet’i bir Cisco Router veya Switch üzerinde devre dışı bırakabilirsiniz. Eğer öyleyse, bunu emülatör program arayüzünden yapmak daha iyi olacaktır.
GNS3’te Telnet’i şu şekilde devre dışı bırakabilirsiniz:
Adım 1
Öncelikle GNS3’ü açınız ve yapılandırdığınız Router’a sağ tıklayınız. Daha sonra Konsol’u seçerek CLI’yi açın.
Adım 2
Yönlendiricinin komut istemine “enable” yazarak Privileged Exec moduna geçin. Bundan sonra bir sonraki seviyeye geçmek için “configure terminal” komutunu kullanın.
Adım 3
Şimdi Telnet’i kapatmak için “transport input ssh” yazın. Ancak IOS cihazlarda bunun Telnet’i yalnızca kısmen kapatacağını unutmayın. Telnet yerine sadece SSH’yi açacaktır.
R1(config)# line vty 0 4
R1(config-line)# transport input sshNot: NX-OS cihazlarda Telnet’i tamamen kapatmak için “no service telnet” seçeneğini kullanabilirsiniz.
Adım 4
Son adımda bu ayarları kaydetmek için CLI’ye “write memory” veya “wr” yazın. Bu, yapılandırmanızı Yönlendiricinin kalıcı RAM’inde (NVRAM) tutar. Yani Router yeniden başlatsanız bile ayarlarınız aynı kalacaktır.
write memoryCisco Telnet Hakkında Sıkça Sorulan Sorular (SSS / FAQ)
- Cisco Router’da Telnet oturumunu nasıl kontrol ederim?
- Oturumun aktif olup olmadığını nasıl anlarım?
- Telnet’in çalıştığından nasıl emin olabilirim?
- Bir Router’dan Diğer Router’a Telnet Bağlantısını Nasıl Yapabilirim?
Sonuç
Özetlemek gerekirse GNS3 ve sanal makine kullanarak Telnet protokolünün nasıl kurulacağını öğrendik. Ayrıca Router veya Switch’e uzaktan bağlandık. Bu şekilde, yerel veya uzak ağınızdaki cihazları hareket etmenize gerek kalmadan yapılandırabilirsiniz.
Bu makaledeki adımları takip ederek bir cihazla Telnet oturumu oluşturabilirsiniz. Ayrıca farklı kurulum görevlerini uzaktan gerçekleştirebilirsiniz. Bu, başka yerlere dağılmış birçok cihazı kontrol etmesi gereken ağ yöneticileri için son derece kullanışlıdır.
Genel olarak pek çok kişi Telnet protokolünü kullanmayı sever. Ancak güvenlik konusunda endişe duyan kişiler SSH gibi alternatif yöntemlere yönelme eğilimindedir.
