Cisco Packet Tracer Üzerinde Basit Ağ Kurulumu

Cisco Paket Tracer programını kullanarak basit veya gelişmiş ağ topolojileri oluşturarak deneyimler kazanabilirsiniz. Ayrıca, Cisco sınavlarına hazırlanıyorsanız, sınavın gerektirdiği müfredatı bu simülatör yazılımı ile gerçekleştirebilirsiniz.

Cisco Packet Tracer Üzerinde Basit Ağ Kurulumu

Packet Tracer ile Bir Network (Ağ) Oluşturma

Cisco’nun kullanıcıları için geliştirdiği ücretsiz ağ simülatör yazılımı PT ile ağ sınavlarına kolayca hazırlanabilirsiniz. Bu yazılımın sadece bir sınav için kullanılmadığını unutmayınız. Aynı zamanda, kendini ağ ve sistem teknolojileri alanında geliştirmek isteyenler de bu programı kullanmaktadırlar.

Packet Tracer‘da çalışma ortamına bir Router, Switch ve Bilgisayar ekleyerek temel bir network oluşturabilir ve bilgisayarlar arasındaki veri iletişiminin nasıl gerçekleştiğini inceleyebilirsiniz.

Bu yazılım size, GNS3’ün zorunlu kıldığı Cisco IOS imajları ile uğraşmamanızı sağlayarak daha basit kullanım sunar. Ek olarak, eğer bir eğitmen iseniz öğrencileriniz için ağ aktiviteleri hazırlayabilir ve onların network bilgisini sınayabilirsiniz.

Şimdi, Packet Tracer üzerinde Cisco Router’a bağlı iki segment (iki farklı LAN) üzerindeki bilgisayarlar nasıl haberleşir incelemek için aşağıdaki adımları sırasıyla takip ediniz.

   Adım 1

Programın çalışma alanı üzerine bir adet Cisco Router, iki adet Cisco Switch ve dört adet bilgisayar (PC) ekleyiniz. Daha sonra, Router’ın GigabitEthernet arayüzlerinin port ve slot numaralarını çalışma alanına not ediniz.

Router’ın IOS Command Interface (IOS Komut Arayüzü) açmak için üzerine çift tıklayınız.

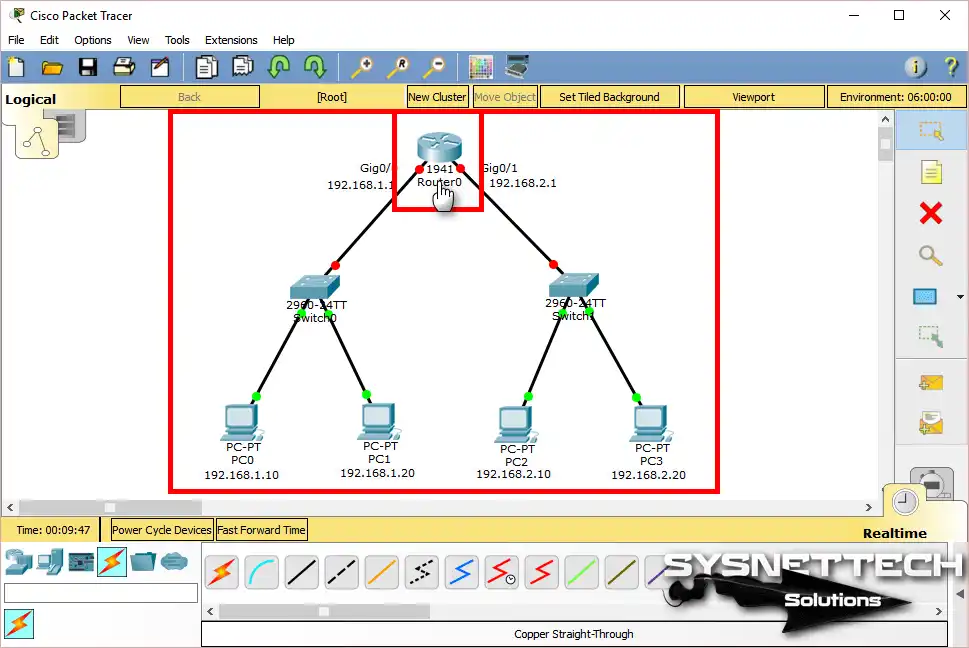

Bir Cisco Router'a Bağlı İki Switch ve Dört Bilgisayar

   Adım 2

Cisco yönlendirici CLI penceresinde GigabitEthernet0/0 arayüzüne IP adresi atayınız ve arayüzü aktif etmek için no shutdown komutunu uygulayınız.

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface gigabitEthernet 0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up
Router#

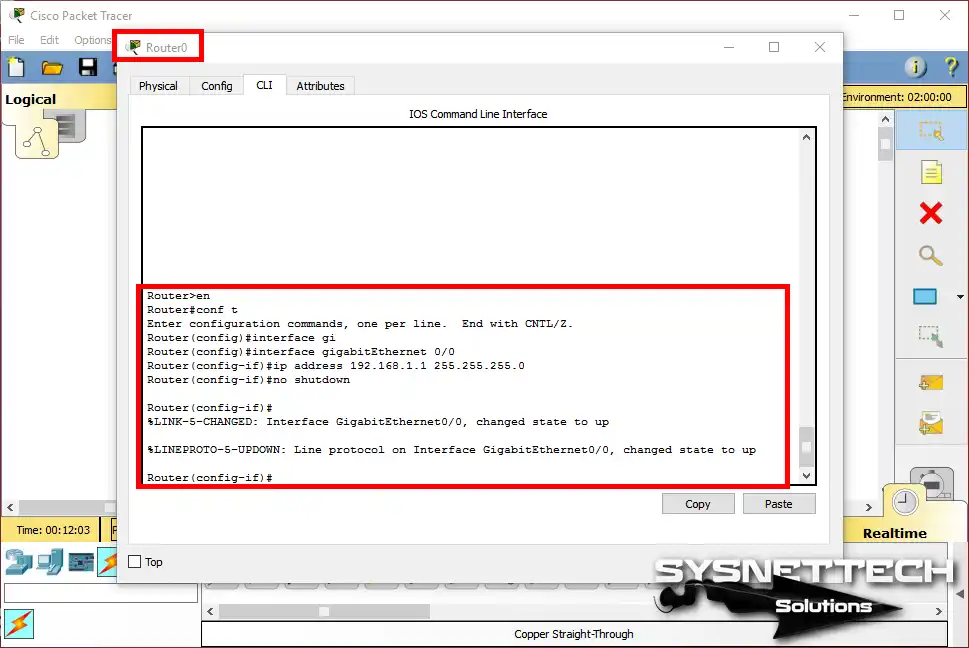

Router'ın GigabitEthernet0/0 Arayüzüne IP Adresi Atama

   Adım 3

GigabitEthernet0/0 arayüzünü yapılandırdıktan sonra, port yeşil renk olacaktır. Bu rengin anlamı şudur; arayüz aktif ve çalışıyor.

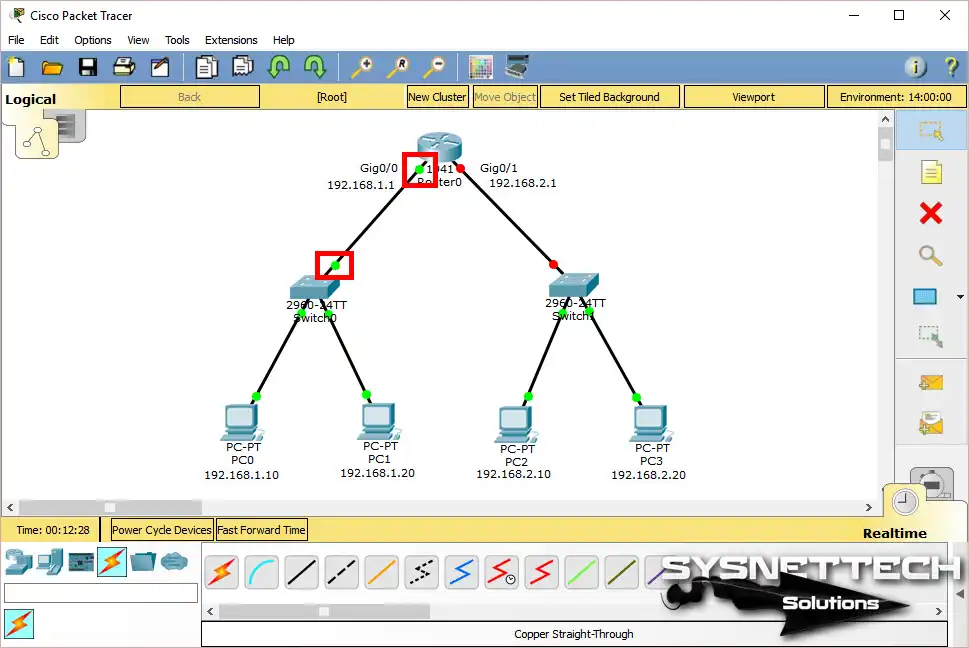

Port Durumunu İnceleme

   Adım 4

GigabitEthernet 0/1 arayüzüne de bir IP adresi vermek ve portu aktif etmek için şu komutları uygulayınız:

Router(config)#
Router(config)#interface gigabitEthernet 0/1
Router(config-if)#ip address 192.168.2.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to up
Router(config-if)#end
Router#
%SYS-5-CONFIG_I: Configured from console by console
Router#

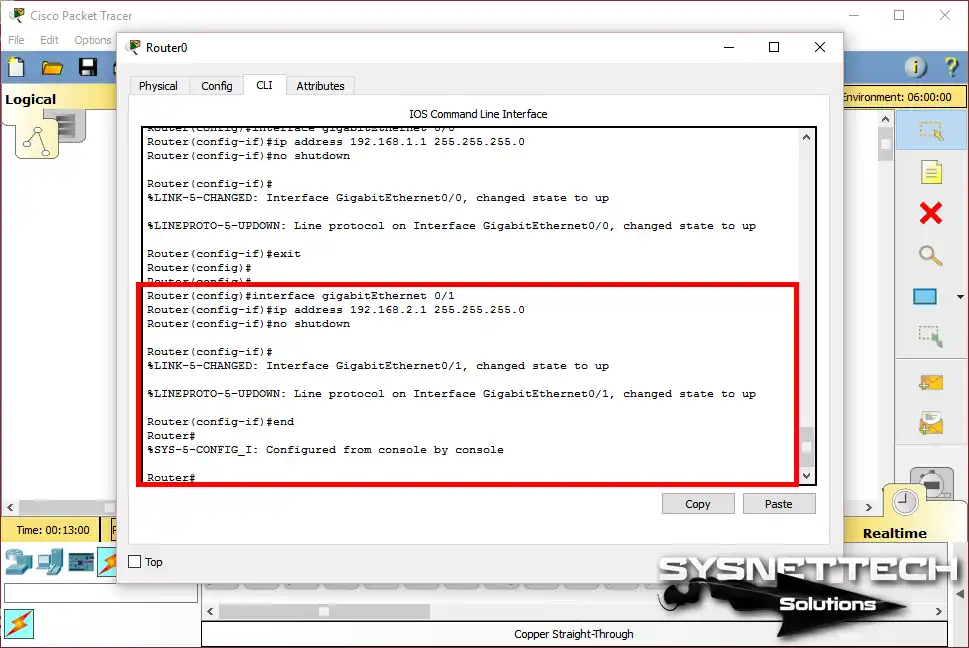

Router'ın GigabitEthernet0/1 Arayüzüne IP Adresi Atama

   Adım 5

Aşağıdaki görüntüde, yönlendiricinin GigabitEthernet portları Switch’lere bağlı ve aktif olduğunu görebilirsiniz.

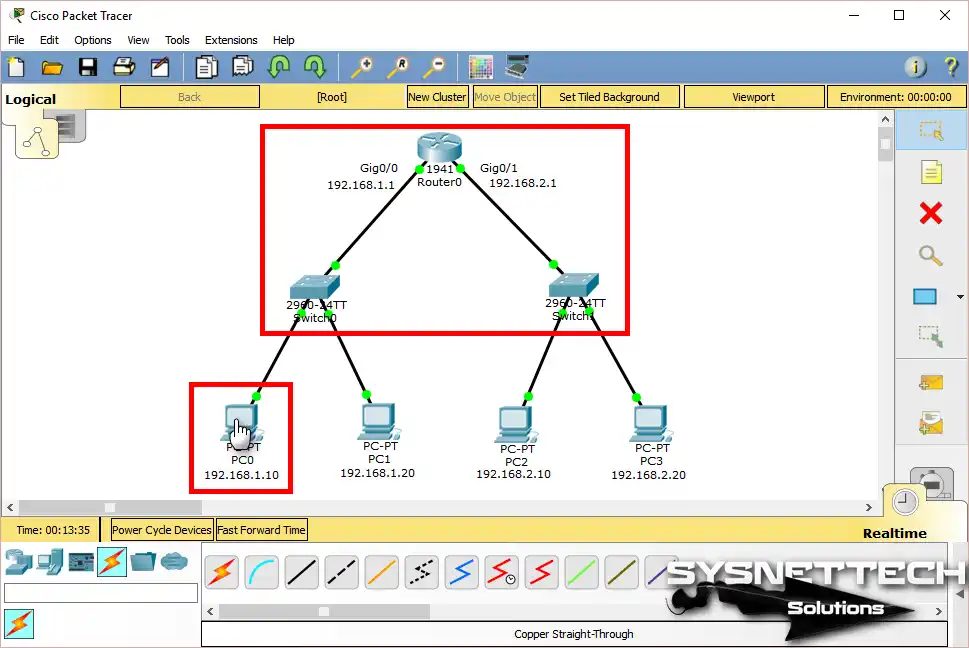

Router ile Switch Arasında Ağ Bağlantı Durumu

   Adım 6

Şimdi, topolojiye eklediğiniz bilgisayarlara birer IP adresi vermeniz gerekiyor. Bunu yapmak için, IP atayacağınız PC üzerine tıklayınız ve Desktop sekmesinde, IP Configuration (IP Yapılandırma) seçeneğine tıklayınız.

Daha sonra, PC, hangi ağ üzerindeyse o ağın IP bloğuna göre adres vermeniz gerekiyor. Yukarıdaki topolojiye göre PC0, Router’ın Gig0/0 arayüzü altındaki ağa bağlı olduğu için 192.168.1.0/24 bloğundan bir IP adresi atayınız.

PC0 için IP adresi, alt ağ maskesi ve varsayılan ağ geçidi ayarlarını aşağıdaki görüntüdeki gibi yapılandırınız.

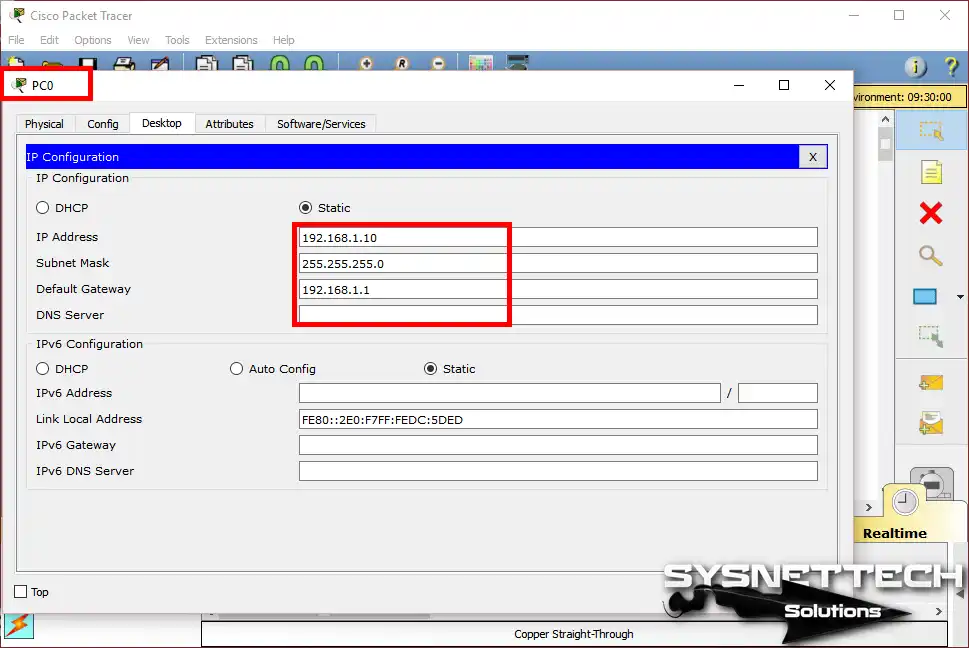

Packet Tracer'da Bir Bilgisayarı Yapılandırma

   Adım 7

PC0 üzerinde Command Prompt (Komut İstemi) seçeneğine tıklayınız ve ardından Cisco yönlendirici Gig0/0 varsayılan ağ geçidine ping atarak ağ bağlantısını sınayınız.

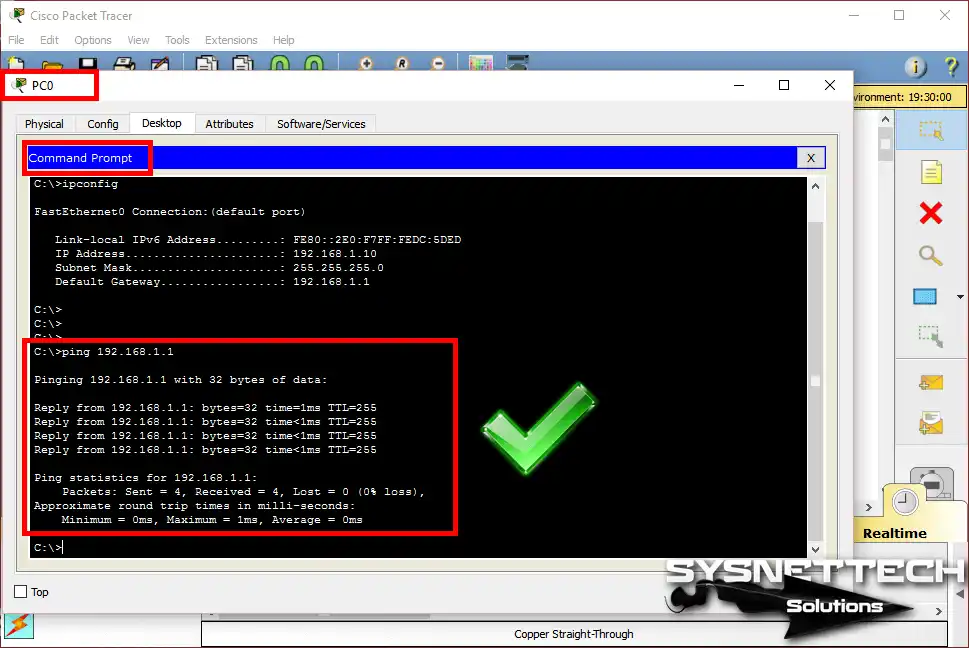

PC'den Varsayılan Ağ Geçidine Ping Atma

   Adım 8

Bu kez, 192.168.2.0/24 ağındaki PC3’ün TCP/IP ayarlarını aşağıdaki gibi yapılandırınız.

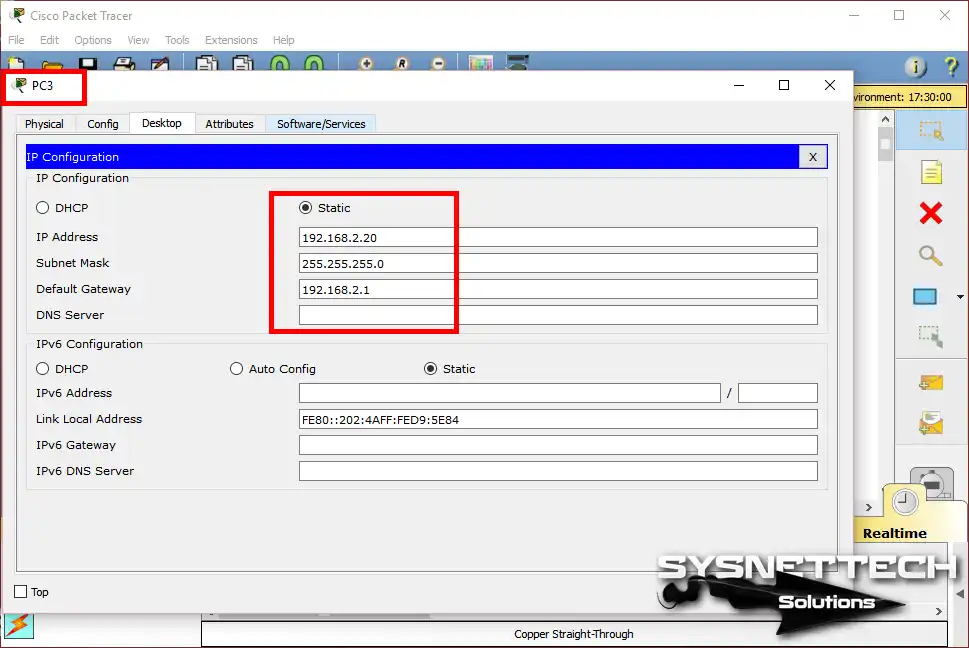

PC3'ün TCP/IP Ayarlarını Yapılandırma

   Adım 9

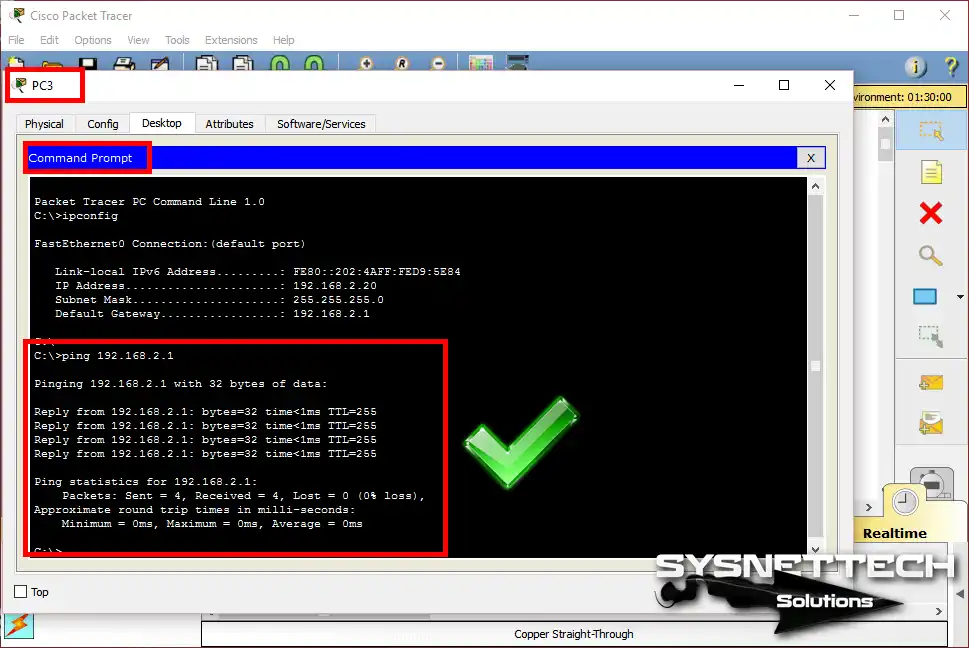

PC3 üzerinden GigabitEthernet0/1 arayüzü yani varsayılan ağ geçidine Ping attığınızda da işlemin başarılı olduğunu görebilirsiniz.

PC3'ten Varsayılan Ağ Geçidine Ping Atma

   Adım 10

Aynı şekilde, PC0 üzerinden Router’ın GigabitEthernet0/1 arayüzüne Ping atarsanız, işlem yine başarılı olacaktır çünkü bir Router’ın ana görevi üzerine bağlı farklı ağları birbirleriyle haberleştirmesidir.

PC0'dan Router'ın Gig0/1 Arayüzünü Pingleme

   Adım 11

PC0 üzerinden 192.168.2.10 IP adresli PC2 bilgisayara Ping işlemi;

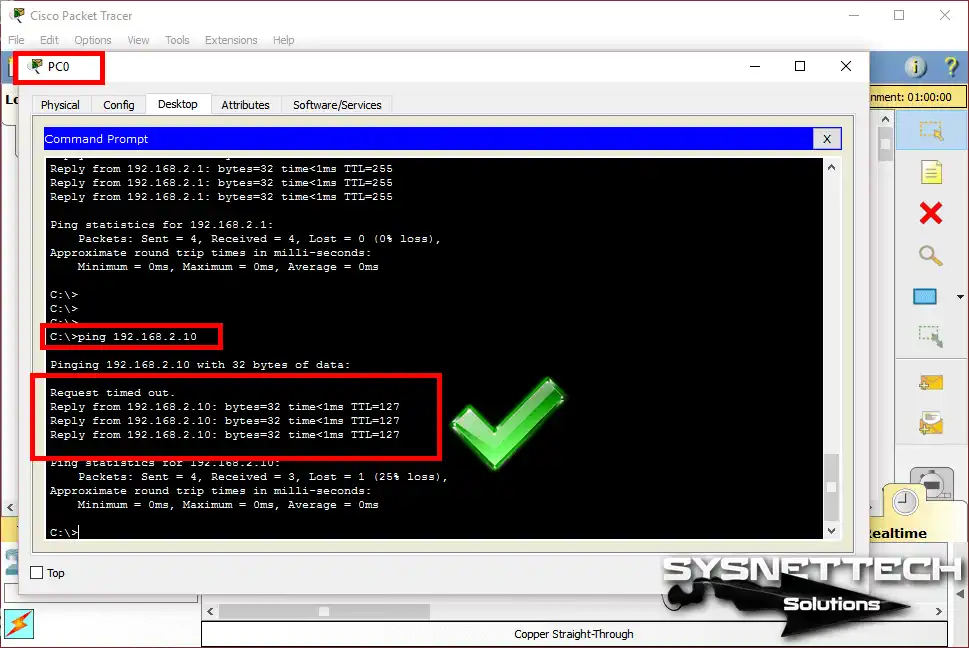

PC0'dan Diğer Ağ Segmentteki Bilgisayarı Pingleme

   Adım 12

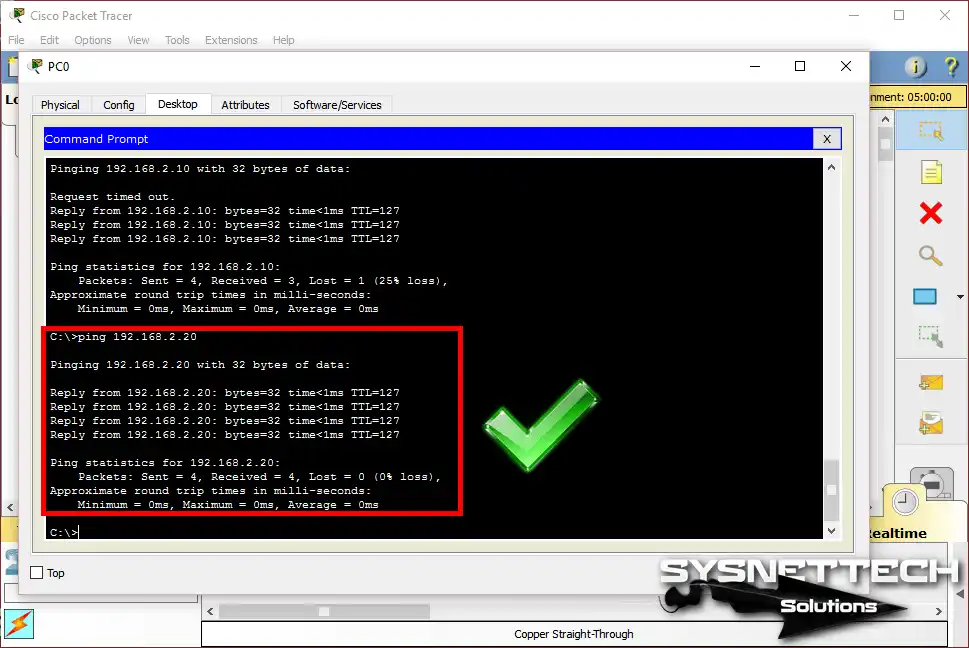

PC0 üzerinden 192.168.2.20 IP adresli PC3 bilgisayara Ping işlemi;

PC0'dan PC3'e Ping Testi

   Adım 13

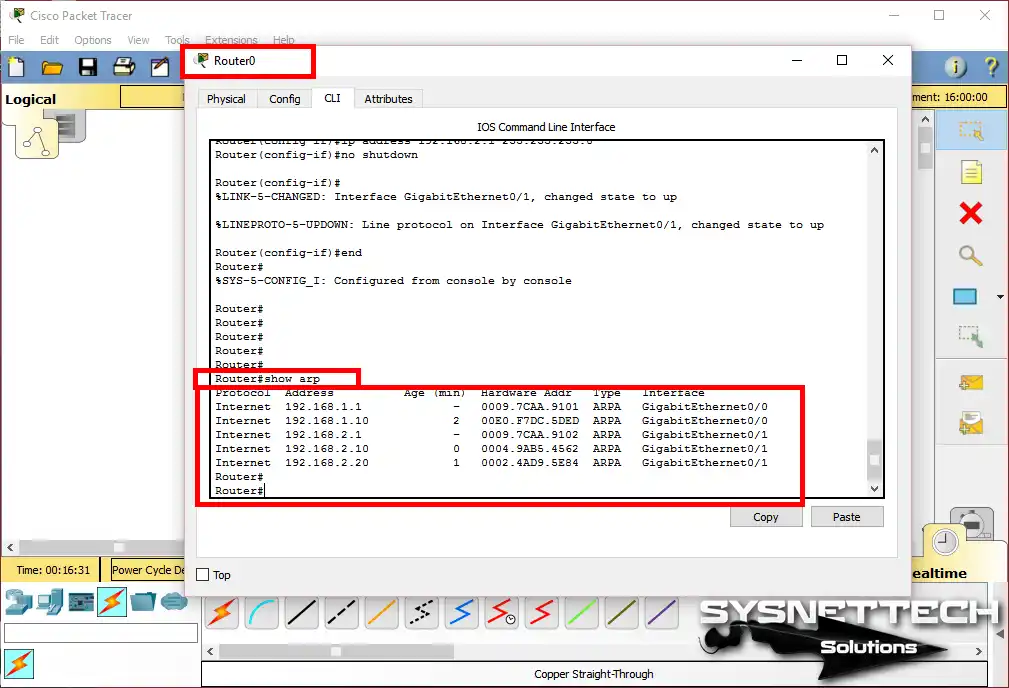

Cisco yönlendirici CLI komut isteminde show arp komutunu çalıştırdığınızda bilgisayarların MAC adreslerini inceleyebilirsiniz.

Router'da show arp komutu kullanımı

   Video

Cisco simülatör yazılımı ile iki ağı haberleştirmek için aşağıdaki videoyu izleyebilir ve ayrıca bize destek olmak için YouTube kanalımıza abone olabilirsiniz!

   Son Söz


Bu yazımızda, CPT üzerinde basit bir ağ oluşturarak iki segmentteki bilgisayarları haberleştirdik. Eğer ağ ortamına bir adet daha Cisco Router eklerseniz, Router’lar üzerinde RIP, EIGRP, OSPF gibi bir yönlendirme protokolü etkinleştirmeniz gerekecektir. Bizi takip ettiğiniz için teşekkürler!
