Cisco Packet Tracer Kullanımı

Cisco Packet Tracer kullanarak Network (Ağ) topolojileri oluşturarak detaylı bir projeler hazırlayabilirsiniz veya mevcut ağınızın bir sanal ortamını bu yazılım ile oluşturabilirsiniz. Ya da Cisco sınavlarına hazırlanıyorsanız, yönlendirme protokolleri, VLAN’lar gibi sınav içeriğinin kapsadığı tüm konulara bu simülatör yazılımı ile çalışabilirsiniz.

Cisco Packet Tracer Kullanımı

Cisco Packet Tracer Nasıl Kullanılır?

Packet Tracer’ı Windows, Linux veya Apple’ın Mac bilgisayarlarına kurduktan sonra, bir ağ topolojisi oluşturarak Cisco sınavlarına hazırlamaya başlayabilirsiniz. Fakat, sınavlarınıza hazırlanırken bu yazımın araçlar ve cihazlar menülerini ve daha açıklayıcı bir proje oluşturabilmek için de çizim araçlarını bilmeniz gerekir.

Ağ topolojisine sadece bir Router, Switch eklemek projenin okunabilirliğini zorlaştırır. Bu yüzden, eklediğiniz aygıtların IP adresleri gibi ayarları için notlar eklemeniz bir başkasının projenizi daha iyi anlamasına yardımcı olacaktır.

Çalışma alanına masaüstü bilgisayar, laptop, sunucu gibi ağ aygıtlarını ekleyerek ve aralarında ağ bağlantısı oluşturabilirsiniz.

Şimdi, yeni başlayanlar için Packet Tracer kullanımı için aşağıdaki adımları sırasıyla takip ediniz.

   Adım 1: Bilgisayar Ekleme

Packet Tracer’da en basit ve en temel işe çalışma alanına bir Bilgisayar (PC) eklemektir. Bir PC eklemek için aşağıdaki gördüğünüz [End Devices – Son Aygılar] bölümüne tıklayınız.

Bilgisayar Ekleme

Sağ tarafında açılan kısımda masaüstü bilgisayar görünümüne sahip aygıtı çalışma alanına sürükleyip bırakınız.

PC Ekleme

PC ekledikten sonra, üzerine çift tıklayarak ilgili donanım ayarları penceresini açabilirsiniz. Bu pencerede, aşağıdaki görüntüdeki gibi, sol kısımdaki alandan PC’ye modüller ekleyebilirsiniz. Ayrıca, şekilde gösterilen kısımdan PC’yi açabilir veya kapatabilirsiniz.

Bilgisayar Donanımını İnceleme

   Adım 2: Bilgisayarlara IP Adresleri Atama

Eklediğiniz PC’lere IP adresleri, alt ağ maskeleri ve varsayılan ağ geçidi adresleri atamanız gerekir. Örneğin, PC0’ın TCP/IP ayarlarını yapılandırmak için üzerine tıklayınız ve açılan pencerede Desktop sekmesine tıkladıktan sonra IP Configuration (IP Yapılandırması) seçeneğine tıklayınız.

Bilgisayarlara IP Adresleri Verme

IP Configuration penceresinde, eğer ağ topolojinizde bir DHCP Sunucu varsa DHCP seçeneğini etkinleştirmeniz yeterli olacaktır. Eğer bir sunucu yoksa, manuel olarak bir IP adresi atamak için Static seçeneğini seçmeniz ve aşağıdaki gibi IP ayarlarını yapılandırmanız gerekir.

PC0 için IP adresi ayarlarını aşağıdaki gibi yapılandırınız.

PC'nin IP Yapılandırması

Yaptığınız ayarları kaydetmenize gerek yoktur çünkü X butonuna tıklar tıklamaz ayarlarınız kaydedilecektir.

IP Yapılandırmasını Kapatma

Şimdi, PC0 özelliklerinden, Command Prompt (Komut İstemi) seçeneği üzerine tıklayınız.

PC'de Komut İstemini Açma

CMD üzerinde ipconfig komutunu çalıştırdığınızda PC0’ın IP ayarlarını görebilirsiniz.

CMD'de ipconfig kullanımı

   Adım 3: Cisco Switch Ekleme

Çalışma alanına bir Cisco Switch eklemek için (Network Devices – Ağ Aygıtları) bölümüne tıklayınız ve listelenen seçeneklerden Switches (Anahtarlar) tıklayınız.

Cisco Switch Ekleme

Ağ aygıtlarının altında, Switches (Anahtarlar) seçeneğine tıklayınız.

Ağ Cihazları Ekleme Aracı

Switch’lere tıkladıktan sonra orta bölmede cihaz modelleri listelenecektir. Buradan ilgili Switch modelini ağınıza dahil etmek için çalışma alanına sürükleyip bırakınız.

Ağ Cihazını Çalışma Alanına Sürükleyip Bırakma

Anahtarı çalışma alanına ekledikten sonra, özelliklerini açmak için üzerine bir kez tıklayınız.

Switch'in Özelliklerini Görüntüleme

Özellikler penceresinde anahtarın fiziksel görünümünü inceleyebilirsiniz.

Switch'in Fiziksel Görünümü

Switch0 özelliklerinde Config (Yapılandırma) bölümüne tıkladıktan sonra cihaz ile ilgili bazı ayarlar göreceksiniz. Buradan, Switch’in çalışma alanındaki adını ve hostname‘ini değiştirebilirsiniz. Ek olarak, NVRAM’ini silebilir, kaydedebilir, Startup-Config ve Running-Config dosyalarını export edebilirsiniz.

Switch'in FastEthernet Arayüzlerini İnceleme

Eğer komutlar kullanarak Switch’i yapılandırmak istiyorsanız, IOS Command Interface (IOS Komut Arayüzü) kullanabilirsiniz.

CLI Komut İstemi

   Adım 4: Ağ Cihazlarını Kablolama

Çalışma alanına PC ve Switch ekledikten sonra bu cihazları ağ kablosu ile birbirine bağlamanız gerekir. Packet Tracer’da ağ cihazlarını kablolamak için aşağıdaki görüntüde gördüğünüz gibi 1. ve ardından 2. seçeneğe tıklayarak programın desteklediği kablo türlerini listeleyiniz.

Ağ kablosu türlerinden, straight-through kablo türünü seçiniz ve PC0 üzerine tıklayınız.

Ağ Cihazlarını Kablolama

PC0 üzerinde FastEthernet0 ağ kartını seçiniz.

FastEthernet0 Arayüzünü Seçme

Şimdi PC’yi Switch’e bağlamak için Switch0 üzerine tıklayınız ve listelenen boş portlardan herhangi birini seçiniz.

FastEthernet0/1 Arayüzünü Seçme

Ağ kablosunu taktıktan sonra aşağıdaki görüntüdeki gibi PC ile Switch arasındaki port durum rengi yeşil olacaktır. Portun yeşil olması, kablo türünün doğru ve çalışıyor olması anlamına gelir.

Bilgisayar'ın Switch'e Bağlantısı

Ağ topolojisine bir adette Laptop ekleyiniz ve onu Switch’e bağlamak içinde aynı şekilde kablolama seçeneğine tıklayınız. Daha sonra, ağ kablosunu Laptop’un FastEthernet0 arayüzüne takınız.

Laptop Ekleme

Ve aynı şekilde, kablonun diğer ucunu da Switch’teki boş olan bir porta takınız.

Laptop'u Switch'e Bağlama

Laptop0’ın IP ayarlarını da aşağıdaki gibi Statik olarak yapılandırınız.

Laptop'un TCP/IP Ayarlarını Yapılandırma

   Adım 5: Bilgisayarlar Arasında Ping Testi

Packet Tracer’da ping kullanımı için istemci cihazının özelliklerini açmanız ve komut istemini çalıştırmanız gerekir. Şimdi, Laptop0’dan PC0’a ping atmak için CMD’de üzerinde ping 192.168.10.10 komutunu uygulayınız.

Bilgisayarlar Arasında Ping Testi

Laptop0’dan PC0’a ping işlemi aşağıdaki gibi başarılı olacaktır.

Ping İşlemi Başarılı

PC0’dan Laptop0’a ping attığınızda da ping işlemi başarılı olacaktır.

PC0'dan Laptop'a Ping Atma

Packet Tracer’da Ping atmak için Realtime (Gerçek Zamanlı) özelliğini de kullabilirsiniz. Aşağıda gördüğünüz gibi sol ok’a tıklayarak Realtime’ı açınız.

Packet Tracer Realtime Menüsünü Açma

Daha sonra, sağ bölmeden Add Simple PDU seçenğine tıklayınız.

Add Simple PDU

ADD Simple PDU seçeneğine tıkladıktan sonra, bir zarf şekli göreceksiniz. Bu şekli kullanarak Ping atmak istediğiniz kaynak ve hedef istemciyi seçmeniz gerekir.

PC0’ın üzerine bir kez tıklayıp ardından Laptop0’a tıklayarak, kaynak ve hedef aygıtları belirleyerek Ping işlemini başlatınız.

PC'den Laptop'a PDU Paketi Gönderme

Laptop0 üzerine zarfı bıraktıktan hemen sonra, Realtime sekmesinde Ping işleminin başarılı olduğuna dair bir mesaj göreceksiniz. Successful mesajı başarılı anlamına gelmektedir.

ICMP Paketini İnceleme

   Adım 6: Kablosuz/Wireless Router Ekleme

Packet Tracer’da çalışma alanına bir Wireless/Kablosuz Router eklemek için Kablosuz aygıtlar üzerine tıklamanız gerekir. Listelenen kablosuz cihazlardan WRT300N kablosuz modeme tıklayınız.

Packet Tracer'da Wireless Router Ekleme

Kablosuz Router etkin durumdayken onu çalışma alanına eklemek için boş alana tıklamanız yeterlidir.

Kablosuz Modemi Çalışma Alanına Ekleme

WRT300N Router’ı çalışma alanına eklendikten sonra, üzerine bir kez tıklayınız.

WRT300N Kablosuz Modemi Yapılandırma

Kablosuz modemi Switch0’a bağlamak için, önce alt kısımdan kablolama aracına tıklayınız daha sonra GigabitEthernet0/1 arayüzüne bağlayınız.

WRT300N Kablosuz Modemi Switch'e Bağlama

Daha sonra, kablosuz modem üzerine tıklayarak Ethernet1 portunu seçiniz.

Ethernet 1 Portunu Seçme

Kablosuz modem ve Switch0 arasında kablolama işlemini hallettikten sonra, cihazın özelliklerinden GUI sekmesine tıklayınız.

Wireless Router'ın GUI Arayüzünü Açma

Wireless Router’ın LAN ayarlarını konfigüre etmek için GUI arayüzünde Network Setup seçeneği kısmından yerel ağ IP adresini giriniz ve DHCP’yi etkinleştiriniz.

Kablosuz Router'a Ping Atama

Cihazı konfigüre ettikten sonra X’e basmayınız ve GUI arayüzünü aşağıya kaydırınız.

GUI Arayüzünü Aşağıya Kaydırma

Save Settings (Ayarları Kaydet) butonuna tıklayarak yaptığınız ayarları kaydediniz.

Ayarları Kaydetme

PC0’dan kablosuz modeme ping attığınızda bağlantının sorunsuz olduğunu kontrol ediniz.

PC'den Modem'e Ping Atma

Topolojiye bir adette Smart-Phone (Akıllı Telefon) eklemek için şekilde gösterilen yolu izleyiniz. Aygıtları listeledikten sonra Smart Device Phone aygıtına tıklayınız.

Packet Tracer'da Smart-Phone (Akıllı Telefon) Ekleme

Akıllı telefonu seçtikten sonra eklemek istediğiniz yere tıklayınız.

Akıllı Telefonu Çalışma Alanına Ekleme

Akıllı telefon çalışma alanına eklenir eklenmez kablosuz modem ile bağlantı kurmuştur. Bunun sebebi, kablosuz modem üzerinde DHCP servisinin etkin olmasıdır.

Smartphone, DHCP'den Bir IP Adresi Alması

Akıllı telefon özelliklerinden Desktop sekmesine tıklayınız.

Telefonun Ayarlarını Görüntüleme

IP yapılandırma seçeneğine tıkladıktan sonra, telefonun TCP/IP bilgilerini DHCP sunucusundan aldığını görebilirsiniz.

Telefonun IP Yapılandırması

Akıllı telefondan kablosuz modeme ping işlemi başarılıdır!

Telefondan Kablosuz Router'a Ping Testi

   Adım 7: Çalışma Alanına Açıklamalar/Notlar Ekleme

Cisco Packet Tracer programını kullanırken çalışma alanına daha detaylı bir ağ dizaynı sağlamak için açıklamalar/notlar ekleyebilirsiniz. Örneğin, her PC’nin IP adresini not edebilir veya Router’a bağlı segmentleri açıklamalar ile belirtebilirsiniz.

Açıklama eklemek için aşağıdaki gibi (Place Note) seçeneğine ve ardından çalışma alanına tıklayınız.

Projeye Açıklamalar/Notlar Ekleme

Çalışma alanına tıkladıktan sonra metin kutusu görünecektir.

Açıklama Yazma

Aşağıdaki görüntüdeki gibi ağ aygıtlarına açıklamalar ekleyebilirsiniz.

İstemciler İçin IP Adresi Bilgilerinin Not Edilmesi

   Adım 8: Şekiller Ekleme

Packet Tracer’da şekillerin kullanımı ağ topolojinize renk katmaktan ziyade, oluşturulan topolojiyi daha açıklayıcı yapmasını sağlamaktadır. Şekiller ile çalışmak için programın sağ kısmında bulunan kırmızı daire yanında aşağı ok’a tıklayarak açılan pencereden çizmek istediğiniz şekli seçebilirsiniz.

Packet Tracer'da Şekillerin Kullanımı

Kırmızı daire üzerine birkez tıkladıktan sonra da Palette Dialog penceresi açılacaktır. Bu pencereden önce çizmek istediğiniz şekli seçiniz ve daha sonra Color butonlarından şekli renklendiriniz.

1. No Fill

Bu seçenek çizilen şekil içerisine renk doldurmaz.

2. Fill Color

Bu seçenek ise, seçtiğimiz rengi şekil içerisine uygular.

Palette Dialog

Örnek olarak, aşağıdaki görüntüdeki gibi bir daire şekli seçiniz.

Renk Seçimi

Şimdi çalışma alanı üzerinde şekli çiziniz.

Daire Şekli Çizme

Başka bir örnek olarak, renksiz bir dikdörtgen ekleyebilir ve açıklamaları gruplandırabilirsiniz.

Dikdörtgen Ekleme

   Adım 9: Şekilleri Boyutlandırma

Şekilleri oluşturduktan sonra, eğer yeniden boyutlandırmak isterseniz, sağ kısımda bulunan Resize Shape (Şekli Yeniden Boyutlandır) özelliğini kullanabilirsiniz.

Şekilleri Yeniden Boyutlandırma

Resize Shape üzerine tıkladıktan sonra, şekillerin kenarlarında kırmızı nokta belirecektir. Kırmızı noktaları basılı tutarak şekilleri yeniden boyutlandırabilirsiniz.

Boyutlandırılacak Şeklin Seçimi

Şekilleri yeniden boyutlandırdıktan sonra Select aracına veya ESC tuşuna basınız.

Şekil Yeniden Boyutlandırıldı

ESC’ye bastıktan sonra şekil yeniden boyutlandırıldı.

Anlaşılabilir Bir Ağ Dizaynı Oluşturma

   Adım 10: Çalışma Alanındaki Nesneleri Silme

Projenize eklediğiniz tüm aygıt ve şekilleri silmek için sağ kısımdaki araçlardan X aracına tıklayınız.

Çalışma Alanındaki Nesneleri Silme

Daha sonra silmek istediğiniz aygıt veya şekil üzerine gelerek mouse sol tuş ile birkez tıklayınız.

Silinecek Şekli Seçme

Çalışma alanındaki dikdörtgen şekli silindi. Aynı işlemi daire şekli için de yapınız.

Dikdörtgen Şeklini Silme

Kablosuz modeme bağlı akıllı telefonu çalışma alanından kaldırmak üzerine tıklamanız yeterlidir.

Akıllı Telefonu Silme

Akıllı telefonda çalışma alanından başarıyla silindi!

Eklenen Cihazlar Silindi

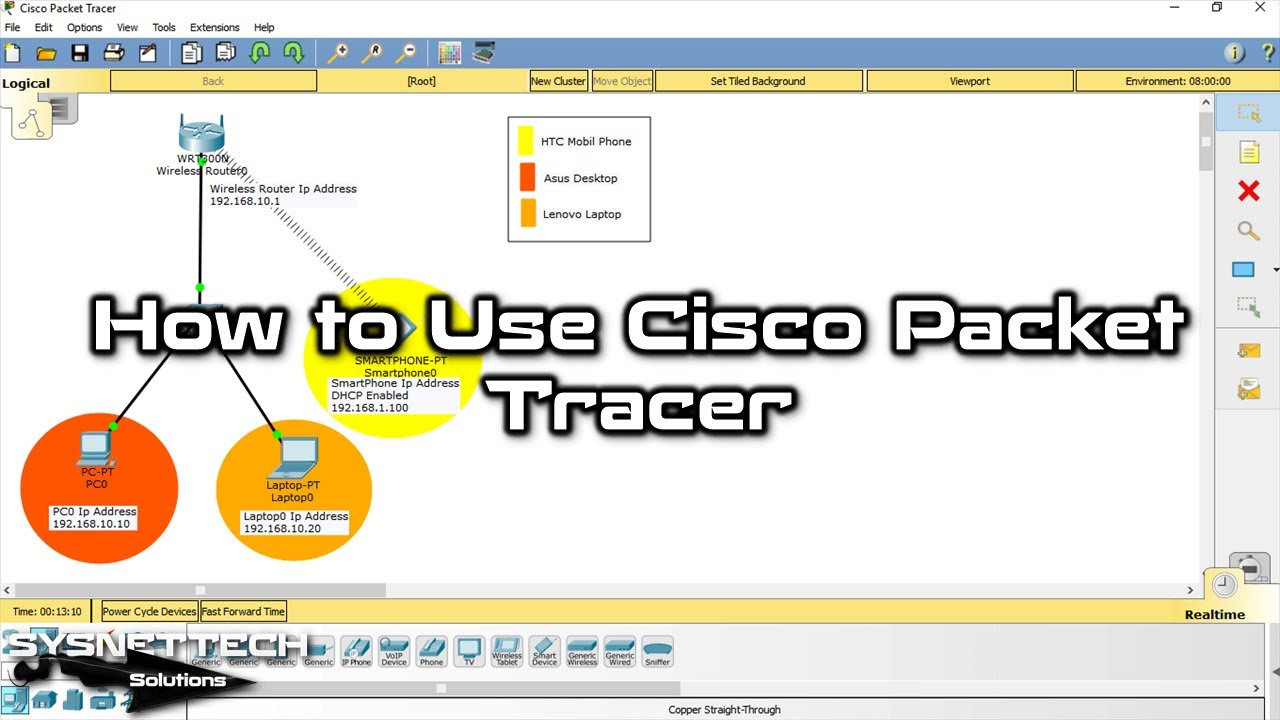

   Video

Cisco simülatör yazılımının kullanımını daha iyi anlamak için aşağıdaki videoyu izleyebilir ve ayrıca bize destek olmak için YouTube kanalımıza abone olabilirsiniz!

   Son Söz


Bu yazımızda, Cisco’nun ağ simülatörü ile temel bir ağ nasıl oluşturulur ve simülatör yazılımının kullanımını inceledik. Bizi takip ettiğiniz için teşekkürler!
