GNS3 Üzerinde Bir Appliance Import Etme

Bu yazımızda L2 appliance aygıtını GNS3 üzerine nasıl import edilir inceleyeceğiz. Cisco IOU (IOS on Unix), Unix tipi işletim sistemlerinde çalışan Cisco IOS’un taklit bir sürümü gibidir. Ağ mühendislerinin karmaşık ağ kurulumlarını denemelerine ve gerçek donanıma sahip olmadan farklı durumları test etmelerine olanak tanır.

GNS3’e bir appliance eklediğinizde, Cisco anahtar ve yönlendiricilerin hayali versiyonları da dahil olmak üzere daha gerçekçi ve gelişmiş ağ simülasyonları yapabilirsiniz. L2 appliance kullanmak için GNS3’ün nasıl indirileceğini, kurulacağını ve kurulacağını açıklayarak her adımda size rehberlik edeceğiz.

GNS3 Üzerinde Bir Appliance Import Etme

GNS3 Üzerine L2 Appliance Kurulumu

GNS3 sürekli geliştirilen bir ağ emülatör programıdır. Cisco sınavlarına hazırlananların ise GNS3 programını kullanma olasılıkları daha yüksektir. Bu yazılımı kullanmanın en önemli avantajı ücretsiz olmasıdır. Ayrıca çok sayıda ayrıntılı ağ planı oluşturur ve çalıştırırsınız.

Birçok kişi GNS3 üzerinde Cisco Switch kullanımında sorun yaşamıştır. Kısacası, Appliance yapısı ile ağ cihazının kurulumu ve kullanımı artık daha kolay.

GNS3 programında IOU cihazını kullanabilmek için GNS3 VM Sunucusunu kurmanız gerekmektedir. Aksi takdirde IOU’nun kurulumu mümkün olmayacaktır.

Ekstra olarak GNS3 VM import etme ve ona bağlanma ile ilgili yazılarımıza bakabilirsiniz.

GNS3 IOU Appliance Nasıl Eklenir?

Layer 2 Switch’i kullanabilmeniz için gerekli IOS imajını indirip bu uygulama ile içe aktarmanız gerekmektedir. IOU L2 Appliance kurulum dosyasını yazının sonunda bulabilirsiniz.

GNS3 yazılımında bir Appliance içe aktarmak için aşağıdaki adımları izleyin.

Adım 1

L2.gns3a dosyasını bilgisayarınıza indirdikten sonra çift tıklayın.

L2.gns3a Dosyasını Açma

Adım 2

Programı başlattığınızda size IOU L2’nin kurulumuyla ilgili ayrıntılar gösterilecektir. Layer 2 Switch’in Multilayer Switch kategorisinde olduğunu görebilirsiniz.

Şimdi, GNS3 Appliance içe aktarmak için Next’e tıklayın.

Bir Appliance Ekleme

Adım 3

Kurulum için GNS3 VM Server seçeneğini seçiniz ve Next butonuna tıklayınız.

Run the Appliance on the GNS3 VM

Adım 4

IOU için gerekli dosyalar aşağıdaki gibidir. Refresh (Yenile) butonuna basmak, indirilecek dosyaları güncellemenize olanak tanır. Mevcut L2 15.2.d dosyasını (i86bi-linux-l2-adventerprisek9-15.2d.bin) seçiniz ve Next butonuna basmadan önce GNS3 VM Server’ın çalışıp çalışmadığını kontrol ediniz.

(i86bi-linux-l2-adventerprisek9-15.2d.bin)

Adım 5

GNS3 VM Sunucusu şu anda arka planda çalışmaktadır.

GNS3 VM

Adım 6

Gerekli Dosyalar penceresinde L2 görüntüsünün olması gerekir. Bu görsellerin dağıtımı kesinlikle yasaktır ancak bunları indirmek için internette arama yapabilirsiniz.

IOU görüntüsünü indirdikten sonra, seçilen görüntüyü yüklemek için Next’e tıklayın.

IOU L2 15.2d

Adım 7

15.2d sürümünü yüklemek istiyor musunuz? Evet’e tıklayarak devam edin.

IOS Görüntüsünün Yüklenmesini Onaylayın

Adım 8

GNS3 VM üzerinde çalışacak Appliance donanım özellikleri aşağıdaki gibidir.

Cihaz Ekle / Özet Penceresi

Adım 9

İçe aktarırken yeni cihazın Multilayer Switch (Çok Katmanlı Switch) kategorisinde olduğu bildiriliyor.

Cihaz Çok Katmanlı Anahtar kategorisinde mevcuttur.

Adım 10

IOU kurulumunu tamamladıktan sonra OK’a tıklayın.

IOU L2 Kurulu

Adım 11

Eklenen L2 Appliance aygıtını kontrol etmek için GNS3’te yeni bir proje oluşturunuz.

GNS3 Üzerinde Yeni Proje Oluşturma

Adım 12

Aşağıdaki görselde görebileceğiniz gibi araçlar menüsünde 15.2d görselli Layer 2 Switch bulunmaktadır. Anahtarı çalışma alanına sürükleyip bırakın.

GNS3 / Tüm Cihazlar

Adım 13

CLI isteminde show version komutunu yürütün ve Layer 2 Switch’in sistem görüntüsünü ve kurulum konumunu kontrol edin. L2 Appliance kurulumunun başarılı olduğunu görebilirsiniz!

Appliance Çalıştırma ve Kontrol Etme

Adım 14

Switch üzerinde show ip interface brief komutunu çalıştırarak switch’in arayüzlerini kontrol edebilirsiniz.

show ip interface brief

Adım 15

L2 appliance’nin işlevselliğini doğrulamak için yeni bir VLAN oluşturun ve VLAN yapılandırmasını doğrulamak için config modunda do show vlan komutunu çalıştırın.

Yeni bir VLAN Oluşturma

Show Komutları

IOU1#show version
Cisco IOS Software, Linux Software (I86BI_LINUXL2-ADVIPSERVICESK9-M), Version 15.2(CML_NIGHTLY_20151103)FLO_DSGS7, EARLY DEPLOYMENT DEVELOPMENT BUILD, synced to FLO_DSGS7_POSTCOLLAPSE_TEAM_TRACK_DSGS_PI5
Technical Support: https://www.cisco.com/techsupport
Copyright (c) 1986-2015 by Cisco Systems, Inc.
Compiled Wed 04-Nov-15 02:31 by mmen

ROM: Bootstrap program is Linux

IOU1 uptime is 2 minutes
System returned to ROM by reload at 0
System image file is "unix:/opt/gns3/images/IOU/i86bi-linux-l2-adventerprisek9-15.2d.bin"
Last reload reason: Unknown reason

This product contains cryptographic features and is subject to United
States and local country laws governing import, export, transfer and
use. Delivery of Cisco cryptographic products does not imply
third-party authority to import, export, distribute or use encryption.
Importers, exporters, distributors and users are responsible for
compliance with U.S. and local country laws. By using this product you
agree to comply with applicable laws and regulations. If you are unable
to comply with U.S. and local laws, return this product immediately.

A summary of U.S. laws governing Cisco cryptographic products may be found at:
https://www.cisco.com/wwl/export/crypto/tool/stqrg.html

If you require further assistance please contact us by sending email to
export@cisco.com.

Linux Unix (Intel-x86) processor with 158154K bytes of memory.
Processor board ID 2048001
16 Ethernet interfaces
1 Virtual Ethernet interface
16K bytes of NVRAM.

Configuration register is 0x0

IOU1#




IOU1#show vlan

VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Et0/0, Et0/1, Et0/2, Et0/3
Et1/0, Et1/1, Et1/2, Et1/3
Et2/0, Et2/1, Et2/2, Et2/3
Et3/0, Et3/1, Et3/2, Et3/3
10 IT active
1002 fddi-default act/unsup
1003 token-ring-default act/unsup
1004 fddinet-default act/unsup
1005 trnet-default act/unsup

VLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------
1 enet 100001 1500 - - - - - 0 0
10 enet 100010 1500 - - - - - 0 0
1002 fddi 101002 1500 - - - - - 0 0
1003 tr 101003 1500 - - - - - 0 0
1004 fdnet 101004 1500 - - - ieee - 0 0
1005 trnet 101005 1500 - - - ibm - 0 0

Remote SPAN VLANs
------------------------------------------------------------------------------

Primary Secondary Type Ports
------- --------- ----------------- ------------------------------------------

IOU1#




IOU1#show running-config
Building configuration...

Current configuration : 1361 bytes
!
! Last configuration change at 07:43:44 UTC Mon Sep 18 2017
!
version 15.2
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
service compress-config
!
hostname IOU1
!
boot-start-marker
boot-end-marker
!
!
logging discriminator EXCESS severity drops 6 msg-body drops EXCESSCOLL
logging buffered 50000
logging console discriminator EXCESS
!
no aaa new-model
!
!
no ip icmp rate-limit unreachable
!
!
!
no ip domain-lookup
ip cef
no ipv6 cef
!
!
!
spanning-tree mode rapid-pvst
spanning-tree extend system-id
!
vlan internal allocation policy ascending
!
ip tcp synwait-time 5
!
!
!
interface Ethernet0/0
!
interface Ethernet0/1
!
interface Ethernet0/2
!
interface Ethernet0/3
!
interface Ethernet1/0
!
interface Ethernet1/1
!
interface Ethernet1/2
!
interface Ethernet1/3
!
interface Ethernet2/0
!
interface Ethernet2/1
!
interface Ethernet2/2
!
interface Ethernet2/3
!
interface Ethernet3/0
!
interface Ethernet3/1
!
interface Ethernet3/2
!
interface Ethernet3/3
!
interface Vlan1
no ip address
shutdown
!
ip forward-protocol nd
!
!
no ip http server
no ip http secure-server
!
!
!
control-plane
!
!
line con 0
exec-timeout 0 0
privilege level 15
logging synchronous
line aux 0
exec-timeout 0 0
privilege level 15
logging synchronous
line vty 0 4
login
!
!
end

IOU1#

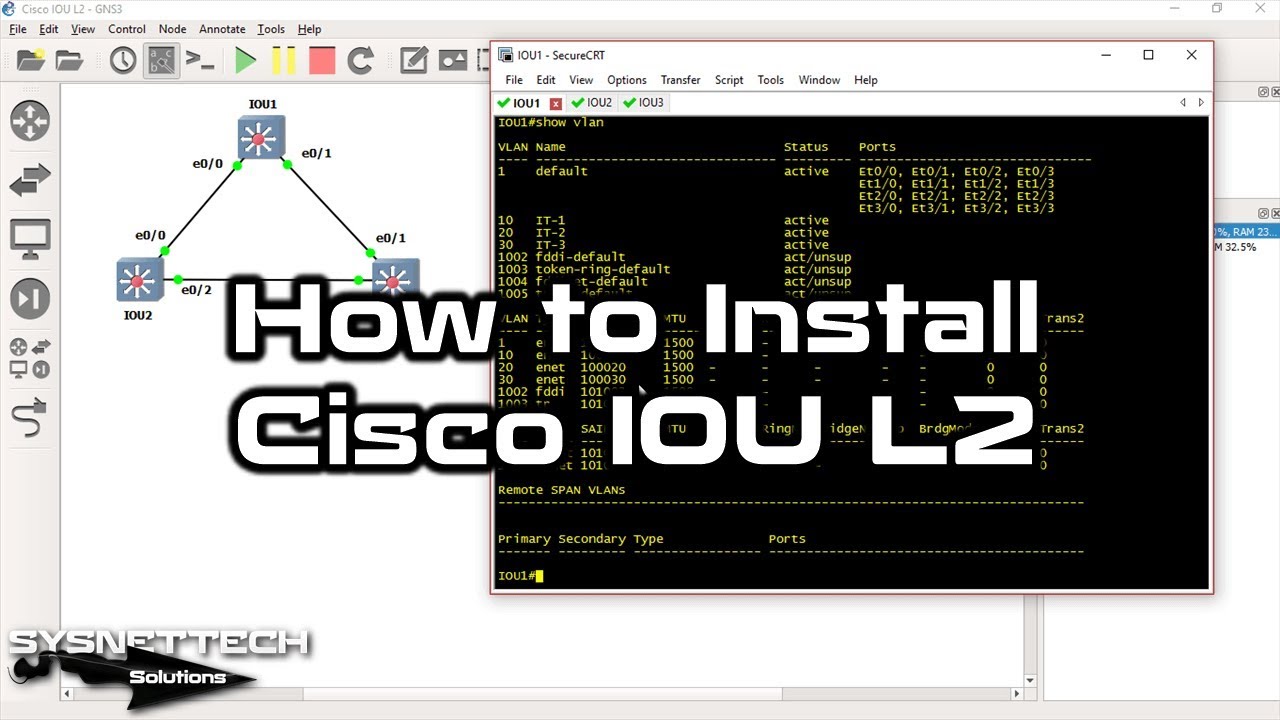

Video

Appliance Hakkında Sık Sorulan Sorular (SSS / FAQ)

  1. GNS3’te Appliance Nedir?
GNS3 yazılımındaki Appliance özelliği, yönlendiriciler, anahtarlar veya güvenlik duvarları için sanal makine görüntüsüdür. Bunlar, içe aktarma dosyaları gibi üretici tarafından sağlanan önceden oluşturulmuş dosyalardır. Örneğin, bir yönlendirici ekliyorsanız yine de IOS dosyasına ihtiyacınız olacaktır. Ancak diğer önceden oluşturulmuş araçları GNS3 web sitesinden alabilirsiniz. Özetle Cihaz özelliğinde sundukları araçların uzantıları .gns3a veya .ova formatındadır.
  1. Appliance cihazlarını nerede bulabilirim?
Şirket, GNS3 için birçok farklı araç bulabileceğiniz bir yer sunuyor. Orada sanal makinelerden güvenlik aygıtlarına kadar her türlü şeyi göreceksiniz. Bu, gerçek cihazlara ihtiyaç duymadan hazır kurulumlar yapabileceğiniz anlamına gelir.
  1. GNS3 için kendi Appliance cihazlarımı oluşturabilir miyim?
Evet aracınızı GNS3 üzerinde yapabilirsiniz. Ayrıca daha fazla bilgi edinmek istiyorsanız geliştiricinin web sitesine göz atabilir veya çevrimiçi forumlara gidebilirsiniz.
  1. İçe aktarılan bir Appliance cihazını başkalarıyla nasıl paylaşabilirim?
GNS3’te import ettiğiniz bir Appliance cihazını başkalarıyla paylaşabilirsiniz. Örneğin, Devices bölümünde cihazınıza sağ tıklayın ve Export Device seçin. Daha sonra ağ yazılımı size hazır bir dosya sağlayacaktır. Kısacası bu dosyayı arkadaşlarınızla ya da online platformlarda paylaşabilirsiniz.

Sonuç

Bu yazımızda GNS3 VM Server’a yeni bir Appliance ekledik. L3 Switch eklemek istiyorsanız GNS3’te Layer 3 Switch Ekleme konusuna göz atabilirsiniz. Bu yüzden, sunucu kullanımı performans açısından çok önemlidir. Ayrıca harici bir diske kurmanızı da öneririz. Ayrıca harici bir SSD disk kullanmanızı önemle tavsiye ederiz. Bizi takip ettiğiniz için teşekkür ederiz!

IOU L2 15.2d İndir

L2 Appliance dosyasını aşağıdaki butondan indirebilirsiniz.

Dosyayı İndir
