Hyper-V External Virtual Switch Oluşturma

Bu yazımızda, Windows 11 veya Windows 10 çalıştıran bir bilgisayarda Hyper-V sanallaştırma yazılımında çalışan sanal makineleri mevcut fiziksel ağa bağlamak ve eklemek için External Virtual Switch (Dış Sanal Anahtar) nasıl oluşturulur ve yapılandırılır inceleyeceğiz.

Hyper-V ile External Virtual Switch Oluşturma

Hyper-V Üzerinde External Virtual Switch Ekleme ve Yapılandırma

Windows 10 üzerinde Hyper-V Manager ile sanal makine kurulumu yaptıktan sonra, yapılacak ilk adım sanal makinenin ağ ayarlarıdır.

Microsoft sanal makine programında sanal ağ ayarlarını yapılandırırken kullanılan en yaygın yöntem, External Virtual Switch(Dış Sanal Ağ/Anahtar) oluşturmaktır. Bu sanal anahtarı eklemenin ana sebebi, sanal makineyi fiziksel ağımıza dahil etmektir.

Fiziksel ağa erişim sağlayan Hyper-V sanal makine, ağ üzerindeki tüm cihazlar ile haberleşebilmektedir. Sonuç olarak, Hyper-V üzerinde çalışan bir Windows 10 sanal makine, External Switch ağ konfigürasyonu sayesinde İnternet’e de erişebilmektedir.

Eğer Hyper-V kurulumunu daha önce yapmadıysanız, aşağıdaki bağlantılardan ilgili yazılarımıza ulaşabilirsiniz.

Önceki yazılarımızda Internal Switch ve Private Switch ağ türlerini inceledik. Bu yazımızda, yalnızca External Switch nasıl eklenir ve yapılandırılır inceleceğiz.

Dış Sanal Switch konfigürasyonu adımlarına geçmeden önce, Windows işletim sistemi üzerinde Hyper-V ile sanal makine oluşturunuz ve temiz bir Windows 10 kurunuz. Bu adımları tamamladıktan sonra, Hyper-V üzerinde çalışan sanal makineyi fiziksel ağımıza veya İnternet’e çıkaralım.

External Sanal Anahtar Ekleme

Öncelikle, yeni bir ağ adaptörü oluşturacağız ve ardından oluşturduğumuz adaptörü sanal makineye tanımlayacağız. Hyper-V’de Dış Ağ yapılandırırken, fiziksel bilgisayarımızın internet’e bağlı adaptörünü seçmemiz gerekir.

Örneğin, bilgisayarımız Wi-Fi adaptörü ile internet’e bağlı ise, o zaman Virtual Switch yapılandırmasında Wi-Fi kartını seçmemiz gerekir.

Hyper-V sanal makine dış ağ yapılandırmasını gerçekleştirmek için aşağıdaki adımları sırasıyla takip ediniz.

Adım 1

Öncelikle, Hyper-V Manager açınız ve sanal makinenin üzerinde Sağ Tuş / Settings (Ayarlar) kısmından sanal makine için daha önce Virtual Switch (Sanal Anahtar) eklenmediğini kontrol edebilirsiniz.

Hyper-V üzerinde çalışan Windows 10 sanal makine için bir Virtual Switch ekleyelim.

Sanal Makine Network Adapter Ayarları

Adım 2

Windows 10 sanal makine ağ ayarlarını yapılandırmak için, Hyper-V Actions (Eylemler) panelinden Virtual Switch Manager (Sanal Anahtar Yönetici) seçeneğine tıklayınız.

Sanal Anahtar Yöneticisi

Adım 3

Virtual Switch Manager penceresinde, External (Dış) seçeneğini seçiniz ve Sanal Anahtar Oluştur butonuna tıklayınız.

External Ağ Ekleme

Adım 4

Sanal Anahtar yapılandırma penceresinde, fiziksel bilgisayarınızın İnternet’e bağlı olan ağ kartını seçiniz. Ve eklediğiniz External Switch’i adlandırınız.

Bağlantı Tipini Seçme

Adım 5

Aşağıdaki örnekte gördüğünüz gibi, bir Laptop üzerinden Wi-Fi ağ adaptörü ile İnternet’e bağlı olduğumuz için Qualcomm Atheros AR9002WB-1NG Wireless Network Adapter kartını seçtik.

Ayarların etkin olması için Apply/OK butonuna tıklayınız.

Wi-Fi Bağdaştırıcısını Seçme

Adım 6

Apply butonuna tıklar tıklamaz aşağıdaki gibi bir uyarı penceresi açılacaktır. Bu uyarı penceresinde, ağ bağlantınızın sonlandırılacağı bildiriliyor.

Yes (Evet) butonuna tıklayarak değişiklikleri uygulayınız.

Ağ Değişikliklerini Onaylama

Adım 7

Sanal ağ ayarları için değişiklikler uygulanıyor.

Değişiklikler Uygulanıyor

Adım 8

External Switch ekledikten sonra Windows 10 sanal makineye sağ tıklayarak ayarlarını açmanız ve network kartını tanımlamanız gerekmektedir.

Windows 10 Sanal Bilgisayar Ayarlarını Açma

Adım 9

Sanal makine ayarlar penceresinde, Network Adapter seçeneğine tıklayınız ve sağ panelden Virtual Switch açılır pencereden oluşturulan HyperVWAN sanal anahtarı seçiniz.

Windows 10 VM'ye Sanal Switch Ekleme

Adım 10

Windows 10 sanal makine için sanal dış anahtar ayarını yapılandırdıktan sonra OK butonuna tıklayarak ayarları kaydediniz.

Sanal Anahtar Ekleme

Adım 11

Şimdi bu ağ yapısını test etmek için sanal makineyi çalıştırınız.

Sanal Bilgisayarı Çalıştırma

Adım 12

Start (Başlat) butonuna tıklayarak sanal makineye başlatınız.

Sanal Makineyi Başlatma

Adım 13

Hyper-V sanal anahtar ekleme yaptıktan sonra, sanal makinenin fiziksel ağ üzerinden IP adresi aldığını görebilirsiniz.

Ağ Özelliklerini İnceleme

Adım 14

Windows 10 ağ ayarlarından da IP adres konfigürasyonunu kontrol edebilirsiniz. Şimdi, Hyper-V sanal anahtar ile Windows 10 İnternet bağlantısını test edelim.

Ağ Bağlantısı Detayları

Adım 15

Windows 10 sanal makine İnternet’e başarılı bir şekilde bağlanmaktadır.

Sanal Makinenin İnternet'e Erişmesi

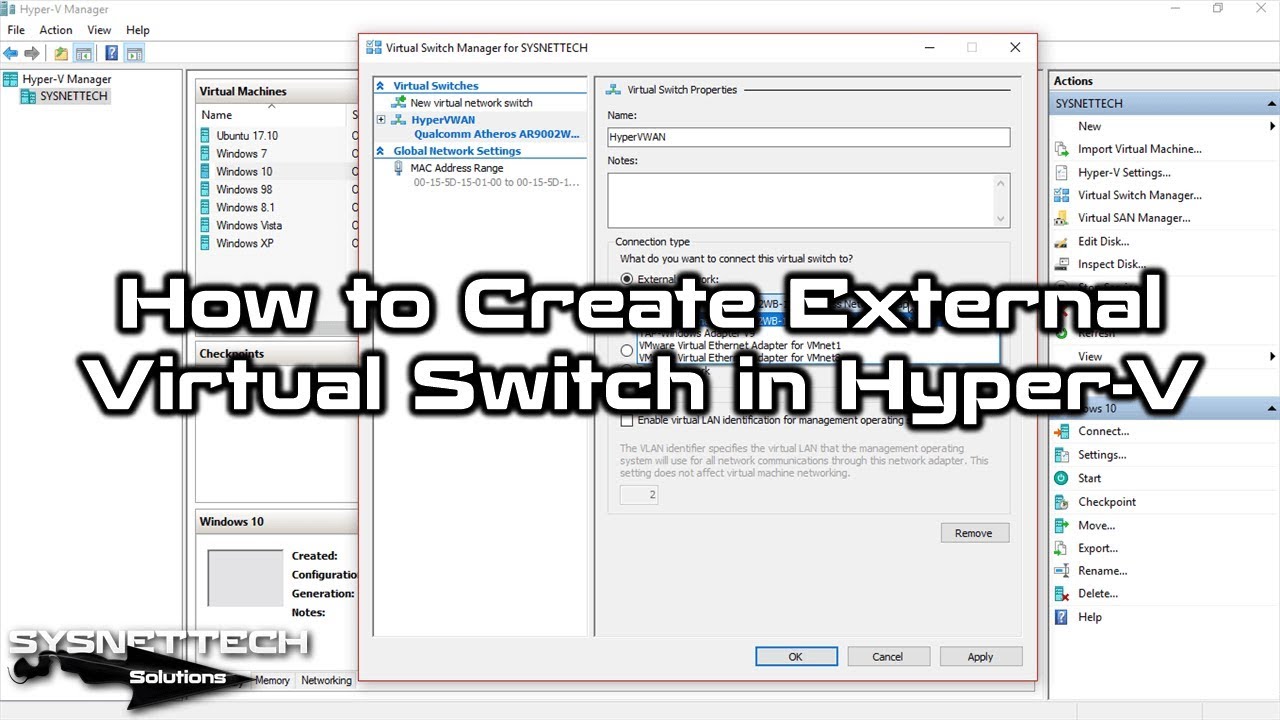

Hyper-V’de Ağ Bağdaştıcısı Ekleme ⇒ Video

Hyper-V ağ bağdaştırıcısı ekleme ve İnternet bağlantısı için aşağıdaki videoyu izleyebilir ve ayrıca bize destek olmak için YouTube kanalımıza abone olabilirsiniz!

YouTube'da İzle

Sanal Makineleri İnternete Çıkarmanın Püf Noktaları

Hyper-V üzerinde External Virtual Switch işlemi neden bu kadar önemli?

Kısaca cevaplayayım: Sanal makinenizin ağ dünyasına açılan tek kapısıdır. Internal Switch ile sadece kendi bilgisayarınızla konuşursunuz. Private Switch ile sadece sanal makineler birbirini görür. Oysa Dış Sanal Anahtar tam bir köprüdür.

Fiziksel ağ kartınızı sanal makineye ödünç verir. Sanki bilgisayarınıza ikinci bir ethernet kablosu takmışsınız gibi düşünün. Bu sayede sanal makineniz modemden IP alır.

Diğer cihazlarla dosya paylaşımı yapabilir. İnternette sörf yapabilir. Hatta evinizdeki yazıcıdan çıktı alabilir. Laboratuvar ortamınızı canlı ağa entegre etmenin en temiz yoludur.

Sanal anahtarı eklerken neden Wi-Fi kartımı seçmek zorunda kaldım?

Hyper-V sizin adınıza tahmin yürütmez. Doğru donanımı sizin işaret etmenizi bekler. Eğer dizüstü bilgisayar kablosuz ağa bağlıysa seçiminiz Wi-Fi adaptörü olmalıdır. Masabaşı bir sistemde Ethernet kablosu kullanıyorsanız o zaman Realtek veya Intel yongalı kablolu kartınızı seçersiniz.

Buradaki kritik nokta şu: Sanal makine nereden sinyal alacağını bilemez. Siz yanlışlıkla devre dışı bir adaptörü seçerseniz bağlantı ‘Kablo Çıkarılmış’ hatası verir. Zira fiziksel dünya ile sanal dünya arasındaki bağ sadece aktif bir arayüz üzerinden kurulur.

Uygulama anında ekrana gelen ‘Ağ bağlantınız kesilecek’ uyarısına takılmayın. O anlık bir kopmadır. Sanal köprü kurulduktan sonra hem ana makineniz hem de sanal sisteminiz sorunsuzca internete çıkar.

Sanallaştırma ortamında ağ bağlantım neden birkaç saniyeliğine gidip geliyor?

Bu durum çoğu kullanıcının ‘eyvah bir şey bozuldu’ paniğine kapılmasına yol açar. Halbuki bu tamamen normal ve beklenen bir süreçtir. Windows, fiziksel ağ kartınızı bir köprü modülüne dönüştürürken devreye girer.

Düşünün ki bir yolu tek şeritten çift şeride çıkarıyorsunuz. Çalışma anında trafiğin bir an durması şarttır. Sanal Anahtar Yöneticisi de aynı mantıkla çalışır. Önce mevcut IP yapılandırmasını askıya alır.

Sonrasında fiziksel adaptörün üzerine sanal bir katman ekler. Bu katman sayesinde ana bilgisayar ve sanal makine aynı ağ kartını ortak kullanır. Buna karşın kopukluk sadece bir veya iki saniye sürer. Eğer dakikalarca süren bir kesinti olursa o zaman sürücü güncellemelerini kontrol etmekte fayda var.

Bu ayarı bir kez yaptıktan sonra sanal makine otomatik IP almadı, elimle mi girmeliyim?

Bunu manuel girmek gibi bir hataya düşmeyin. Hyper-V tarafında köprüyü doğru kursanız bile misafir işletim sisteminin kendi aklı vardır. Windows 10 veya 11 sanal makineniz ilk açılışta ‘Tanımlanamayan Ağ’ uyarısı verebilir.

Bu senaryoda yapılacak ilk iş ağ bağdaştırıcısını devre dışı bırakıp tekrar etkinleştirmektir. Bu işe yaramazsa sanal makine içinde bir komut istemcisi açın. ‘ipconfig /release’ ve ardından ‘ipconfig /renew’ komutlarını sırayla çalıştırın.

Sistem genelde bu komutlardan sonra modeminizden taze bir IP adresi kapar. Eğer hala APIPA tipi 169.254.x.x ile başlayan bir adres görüyorsanız dönüp Virtual Switch Manager’daki fiziksel ağ kartı seçimini kontrol edin. Neticede sorun genelde küçük bir gözden kaçırmadır.

Hem kablosuz ağa bağlanıp hem de sanal makinede sabit bir IP nasıl kullanabilirim?

Bu profesyonel test ortamları için biçilmiş kaftandır. Sunucu rolleri deniyorsanız IP’nin değişmesini istemezsiniz. Fiziksel dünyada modeminiz DHCP ile dağıtım yapmaya devam ederken sanal tarafta sabit bir adres tanımlayabilirsiniz.

Ağ geçidini ve DNS sunucularını ana makinenizle aynı tutmanız yeterlidir. Örneğin modeminiz 192.168.1.1 ise sanal makinenize 192.168.1.200 gibi bir adres verin. Subnet maskesi doğal olarak 255.255.255.0 olarak kalmalıdır.

Ancak burada ufak bir detay var. Sabit IP atarken modemin DHCP havuzunun dışında bir adres seçmeye özen gösterin. Aksi halde aynı IP’yi bir telefon veya tablet kapabilir. Sonuçta ağda çakışma yaşanır ve internet erişiminiz dalgalanır. Bu yöntemle hem kablosuz esnekliğiniz hem de sunucu kararlılığınız korunur.

Oluşturduğum Dış Ağ anahtarını yanlışlıkla silersem fiziksel bilgisayarımın interneti gider mi?

Gözünüz korkmasın. Hayır, kalıcı bir zarar oluşmaz. Hyper-V yöneticisi bu işlemler sırasında işletim sisteminin çekirdeğine geçici bir şerit çizer. Siz Virtual Switch’i kaldırdığınız an Windows kendi orijinal yapılandırmasına geri döner.

Sanki hiç sanallaştırma kurmamışsınız gibi ağ kartınız eski halini alır. Fakat bir uyarıda bulunayım: Bu işlemi sanal makine çalışırken yaparsanız bağlantı bir süreliğine kilitlenebilir. Bu durumda sistemi yeniden başlatmak en hızlı çözümdür.

Öte yandan aynı fiziksel adaptöre bağlı birden fazla sanal anahtar oluşturmak istikrarsızlığa yol açabilir. Tavsiyem her zaman sade ve temiz bir yapılandırma tutmanızdır. İhtiyacınız kalmayan anahtarları Manager’dan gönül rahatlığıyla kaldırabilirsiniz. Böylece hem ağ profiliniz karışmaz hem de performans kaybı yaşamazsınız.

Sonuç

Hyper-V üzerinde kurulu olan bir sanal makineyi İnternet bağlantısını yapılandırmak için Dış Sanal Anahtar oluşturduk ve oluşturulan Dış Sanal Anahtar’ı sanal makineye bağladık. Bizi takip ettiğiniz için teşekkürler!
